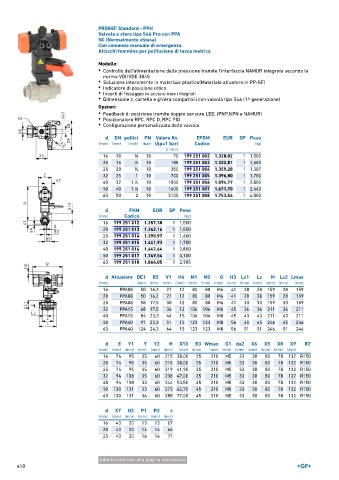

Page 410 - GEORGFISCHER - LISTINO 897

PROGEF Standard - PPH
Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 251 002 1.328,02 1 1,500
20 15 1 ∕2 10 185 199 251 003 1.332,81 1 1,500
25 20 3 ∕4 10 350 199 251 004 1.359,28 1 1,307
32 25 1 10 700 199 251 005 1.396,80 1 1,700
40 32 1 ∕4 10 1000 199 251 006 1.594,77 1 2,800
1
50 40 1 ∕2 10 1600 199 251 007 1.671,70 1 2,440
1
63 50 2 10 3100 199 251 008 1.753,54 1 4,000

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 251 012 1.357,38 1 1,500
20 199 251 013 1.362,16 1 1,500
25 199 251 014 1.390,97 1 1,600
32 199 251 015 1.441,93 1 1,700
40 199 251 016 1.647,64 1 2,800
50 199 251 017 1.749,54 1 3,100
63 199 251 018 1.864,05 1 2,985

d Attuatore DE1 B5 V1 H4 M1 M2 G H3 Lz1 Lz M Lz2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 27 12 80 80 M6 41 28 28 159 28 159
20 PPA08 50 16,2 27 12 80 80 M6 41 28 28 159 28 159
25 PPA08 58 17,5 30 12 80 80 M6 41 33 33 159 33 159
32 PPA15 68 17,5 36 12 106 106 M6 45 36 36 211 36 211
40 PPA15 84 23,3 44 15 106 106 M8 45 43 43 211 43 211
50 PPA40 97 23,3 51 15 123 123 M8 56 45 45 246 45 246
63 PPA40 124 24,3 64 15 123 123 M8 56 51 51 246 51 246

d E Y1 Y Y2 H X10 B3 Wmax G1 da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 74 95 35 60 215 38,00 25 210 M5 33 30 80 78 132 R150
20 74 95 35 60 215 38,00 25 210 M5 33 30 80 78 132 R150
25 74 95 35 60 219 41,90 25 210 M5 33 30 80 78 132 R150
32 94 108 35 60 238 47,00 25 210 M5 33 30 80 78 132 R150
40 94 108 33 60 244 53,50 45 210 M5 33 30 80 78 132 R150
50 120 131 33 60 273 62,75 45 210 M5 33 30 80 78 132 R150
63 120 131 36 60 288 77,00 45 210 M5 33 30 80 78 132 R150

d X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm)
16 43 20 13 13 67
20 43 20 14 14 66
25 43 20 16 16 77

tabella continua alla pagina successiva
