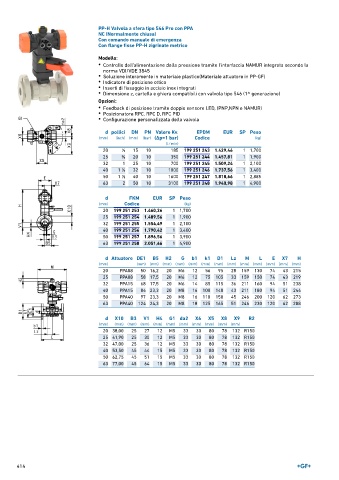

Page 414 - GEORGFISCHER - LISTINO 897

PP-H Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Con comando manuale di emergenza
Con flange fisse PP-H zigrinate metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 185 199 251 243 1.429,46 1 1,700
25 3 ∕4 20 10 350 199 251 244 1.457,81 1 1,900
32 1 25 10 700 199 251 245 1.509,24 1 2,100
40 1 ∕4 32 10 1000 199 251 246 1.737,56 1 3,400
1
50 1 ∕2 40 10 1600 199 251 247 1.818,66 1 2,885
1
63 2 50 10 3100 199 251 248 1.940,98 1 4,900
d FKM EUR SP Peso
(mm) Codice (kg)
20 199 251 253 1.460,26 1 1,700
25 199 251 254 1.489,56 1 1,900
32 199 251 255 1.554,49 1 2,100
40 199 251 256 1.790,42 1 3,400
50 199 251 257 1.896,56 1 3,900
63 199 251 258 2.051,46 1 4,900

d Attuatore DE1 B5 H2 G b1 k1 D1 Lz M L E X7 H
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 16,2 20 M6 12 56 95 28 159 130 74 43 215
25 PPA08 58 17,5 20 M6 12 75 105 33 159 150 74 43 219
32 PPA15 68 17,5 20 M6 14 85 115 36 211 160 94 51 238
40 PPA15 84 23,3 20 M8 16 100 140 43 211 180 94 51 244
50 PPA40 97 23,3 20 M8 16 110 150 45 246 200 120 62 273
63 PPA40 124 24,3 20 M8 18 125 165 51 246 230 120 62 288

d X10 B3 V1 H4 G1 da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 38,00 25 27 12 M5 33 30 80 78 132 R150
25 41,90 25 30 12 M5 33 30 80 78 132 R150
32 47,00 25 36 12 M5 33 30 80 78 132 R150
40 53,50 45 44 15 M5 33 30 80 78 132 R150
50 62,75 45 51 15 M5 33 30 80 78 132 R150
63 77,00 45 64 15 M5 33 30 80 78 132 R150
