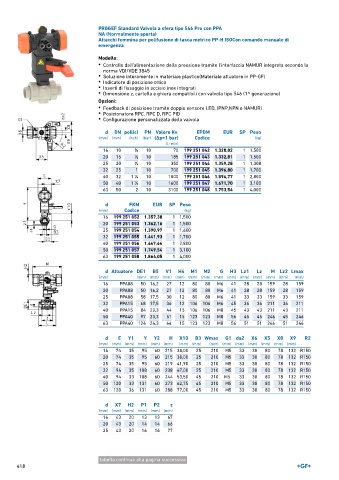

Page 418 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera tipo 546 Pro con PPA
NA (Normalmente aperta)
Attacchi femmina per polifusione di tasca metrico PP-H ISOCon comando manuale di
emergenza

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 251 042 1.328,02 1 1,500
20 15 1 ∕2 10 185 199 251 043 1.332,81 1 1,500
25 20 3 ∕4 10 350 199 251 044 1.359,28 1 1,308
32 25 1 10 700 199 251 045 1.396,80 1 1,700
40 32 1 ∕4 10 1000 199 251 046 1.594,77 1 2,800
1
50 40 1 ∕2 10 1600 199 251 047 1.671,70 1 3,100
1
63 50 2 10 3100 199 251 048 1.753,54 1 4,000
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 251 052 1.357,38 1 1,500
20 199 251 053 1.362,16 1 1,500
25 199 251 054 1.390,97 1 1,600
32 199 251 055 1.441,93 1 1,700
40 199 251 056 1.647,64 1 2,800
50 199 251 057 1.749,54 1 3,100
63 199 251 058 1.864,05 1 4,000

d Attuatore DE1 B5 V1 H4 M1 M2 G H3 Lz1 Lz M Lz2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 27 12 80 80 M6 41 28 28 159 28 159
20 PPA08 50 16,2 27 12 80 80 M6 41 28 28 159 28 159
25 PPA08 58 17,5 30 12 80 80 M6 41 33 33 159 33 159
32 PPA15 68 17,5 36 12 106 106 M6 45 36 36 211 36 211
40 PPA15 84 23,3 44 15 106 106 M8 45 43 43 211 43 211
50 PPA40 97 23,3 51 15 123 123 M8 56 45 45 246 45 246
63 PPA40 124 24,3 64 15 123 123 M8 56 51 51 246 51 246

d E Y1 Y Y2 H X10 B3 Wmax G1 da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 74 35 95 60 215 38,00 25 210 M5 33 30 80 78 132 R150
20 74 35 95 60 215 38,00 25 210 M5 33 30 80 78 132 R150
25 74 35 95 60 219 41,90 25 210 M5 33 30 80 78 132 R150
32 94 35 108 60 238 47,00 25 210 M5 33 30 80 78 132 R150
40 94 33 108 60 244 53,50 45 210 M5 33 30 80 78 132 R150
50 120 33 131 60 273 62,75 45 210 M5 33 30 80 78 132 R150
63 120 36 131 60 288 77,00 45 210 M5 33 30 80 78 132 R150

d X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm)
16 43 20 13 13 67
20 43 20 14 14 66
25 43 20 16 16 77

tabella continua alla pagina successiva
