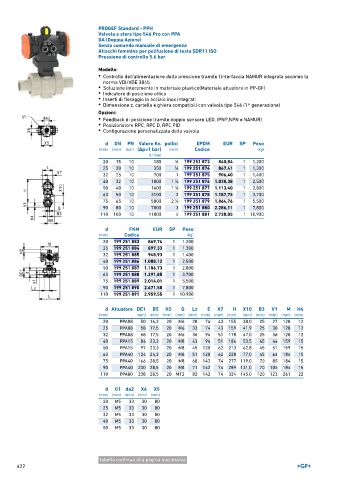

Page 422 - GEORGFISCHER - LISTINO 897

PROGEF Standard - PPH
Valvola a sfera tipo 546 Pro con PPA
DA (Doppia Azione)
Senza comando manuale di emergenza
Attacchi femmina per polifusione di testa SDR11 ISO
Pressione di controllo 5.6 bar
Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. pollici EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) (inch) Codice (kg)
(l ⁄ min)
20 15 10 185 1 ∕2 199 251 873 840,84 1 1,200
25 20 10 350 3 ∕4 199 251 874 867,41 1 1,300
32 25 10 700 1 199 251 875 906,40 1 1,400
40 32 10 1000 1 ∕4 199 251 876 1.038,38 1 2,500
1
50 40 10 1600 1 ∕2 199 251 877 1.113,40 1 2,800
1
63 50 10 3100 2 199 251 878 1.187,75 1 3,700
75 65 10 5000 2 ∕2 199 251 879 1.864,76 1 5,500
1
90 80 10 7000 3 199 251 880 2.286,11 1 7,800
110 100 10 11000 4 199 251 881 2.738,05 1 10,900

d FKM EUR SP Peso
(mm) Codice (kg)
20 199 251 883 869,74 1 1,200
25 199 251 884 897,33 1 1,300
32 199 251 885 948,93 1 1,400
40 199 251 886 1.088,12 1 2,500
50 199 251 887 1.186,73 1 2,800
63 199 251 888 1.291,85 1 3,700
75 199 251 889 2.014,01 1 5,500
90 199 251 890 2.471,50 1 7,800
110 199 251 891 2.959,55 1 10,900

d Attuatore DE1 B5 H2 G Lz E X7 H X10 B3 V1 M H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 16,2 20 M6 28 74 43 155 38,0 25 27 128 12
25 PPA08 58 17,5 20 M6 33 74 43 159 41,9 25 30 128 12
32 PPA08 68 17,5 20 M6 36 94 51 178 47,0 25 36 128 12
40 PPA15 84 23,3 20 M8 43 94 51 184 53,5 45 44 159 15
50 PPA15 97 23,3 20 M8 45 120 62 213 62,8 45 51 159 15
63 PPA40 124 24,3 20 M8 51 120 62 228 77,0 45 64 184 15
75 PPA40 166 28,5 20 M8 68 142 74 277 119,0 70 85 184 15
90 PPA40 200 28,5 20 M8 71 142 74 289 131,0 70 105 184 15
110 PPA80 238 28,5 20 M12 82 142 74 324 145,0 120 123 261 22

d G1 da2 X6 X5
(mm) (mm) (mm) (mm) (mm)
20 M5 33 30 80
25 M5 33 30 80
32 M5 33 30 80
40 M5 33 30 80
50 M5 33 30 80

tabella continua alla pagina successiva
422
