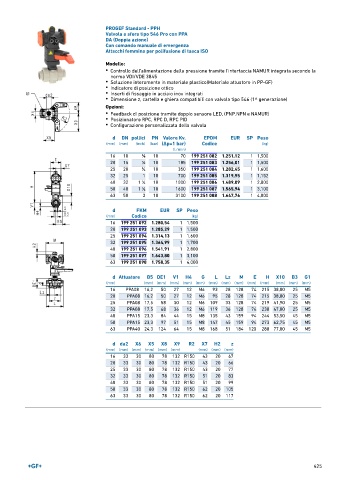

Page 425 - GEORGFISCHER - LISTINO 897

PROGEF Standard - PPH
Valvola a sfera tipo 546 Pro con PPA
DA (Doppia azione)
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca ISO

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 251 082 1.251,12 1 1,500
20 15 1 ∕2 10 185 199 251 083 1.256,01 1 1,500
25 20 3 ∕4 10 350 199 251 084 1.282,45 1 1,600
32 25 1 10 700 199 251 085 1.319,95 1 1,152
40 32 1 ∕4 10 1000 199 251 086 1.489,09 1 2,800
1
50 40 1 ∕2 10 1600 199 251 087 1.565,94 1 3,100
1
63 50 2 10 3100 199 251 088 1.647,76 1 4,000

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 251 092 1.280,54 1 1,500
20 199 251 093 1.285,29 1 1,500
25 199 251 094 1.314,13 1 1,600
32 199 251 095 1.364,99 1 1,700
40 199 251 096 1.541,91 1 2,800
50 199 251 097 1.643,80 1 3,100
63 199 251 098 1.758,35 1 4,000

d Attuatore B5 DE1 V1 H4 G L Lz M E H X10 B3 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 16,2 50 27 12 M6 93 28 128 74 215 38,00 25 M5
20 PPA08 16,2 50 27 12 M6 95 28 128 74 215 38,00 25 M5
25 PPA08 17,5 58 30 12 M6 109 33 128 74 219 41,90 25 M5
32 PPA08 17,5 68 36 12 M6 119 36 128 74 238 47,00 25 M5
40 PPA15 23,3 84 44 15 M8 135 43 159 94 244 53,50 45 M5
50 PPA15 23,3 97 51 15 M8 147 45 159 94 273 62,75 45 M5
63 PPA40 24,3 124 64 15 M8 168 51 184 120 288 77,00 45 M5

d da2 X6 X5 X8 X9 R2 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 33 30 80 78 132 R150 43 20 67
20 33 30 80 78 132 R150 43 20 66
25 33 30 80 78 132 R150 43 20 77
32 33 30 80 78 132 R150 51 20 83
40 33 30 80 78 132 R150 51 20 99
50 33 30 80 78 132 R150 62 20 105
63 33 30 80 78 132 R150 62 20 117
