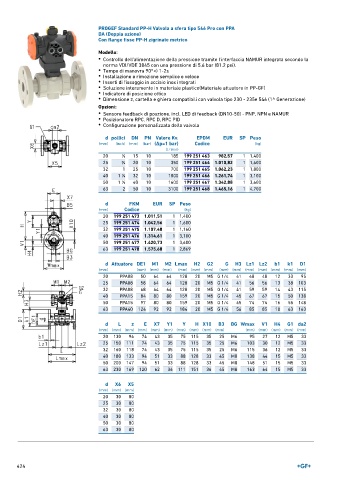

Page 424 - GEORGFISCHER - LISTINO 897

PROGEF Standard PP-H Valvola a sfera tipo 546 Pro con PPA
DA (Doppia azione)
Con flange fisse PP-H zigrinate metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 185 199 251 463 982,57 1 1,400
25 3 ∕4 20 10 350 199 251 464 1.010,82 1 1,600
32 1 25 10 700 199 251 465 1.062,23 1 1,800
40 1 ∕4 32 10 1000 199 251 466 1.261,74 1 3,100
1
50 1 ∕2 40 10 1600 199 251 467 1.342,88 1 3,600
1
63 2 50 10 3100 199 251 468 1.465,16 1 4,700
d FKM EUR SP Peso
(mm) Codice (kg)
20 199 251 473 1.011,51 1 1,400
25 199 251 474 1.042,56 1 1,600
32 199 251 475 1.107,48 1 1,160
40 199 251 476 1.314,61 1 3,100
50 199 251 477 1.420,73 1 3,600
63 199 251 478 1.575,68 1 2,869

d Attuatore DE1 M1 M2 Lmax H2 G2 G H3 Lz1 Lz2 b1 k1 D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 64 64 128 20 M5 G 1/4 41 48 48 12 33 95
25 PPA08 58 64 64 128 20 M5 G 1/4 41 56 56 13 38 103
32 PPA08 68 64 64 128 20 M5 G 1/4 41 59 59 14 43 115
40 PPA15 84 80 80 159 20 M5 G 1/4 45 67 67 15 50 138
50 PPA15 97 80 80 159 20 M5 G 1/4 45 74 74 16 55 148
63 PPA40 124 92 92 184 20 M5 G 1/4 56 85 85 18 63 163

d L z E X7 Y1 Y H X10 B3 BG Wmax V1 H4 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 130 96 74 43 35 75 115 35 25 M6 95 27 12 M5 33
25 150 111 74 43 35 75 115 35 25 M6 103 30 12 M5 33
32 160 118 74 43 35 75 115 35 25 M6 115 36 12 M5 33
40 180 133 94 51 33 88 128 33 45 M8 138 44 15 M5 33
50 200 147 94 51 33 88 128 33 45 M8 148 51 15 M5 33
63 230 169 120 62 36 111 151 36 45 M8 163 64 15 M5 33

d X6 X5
(mm) (mm) (mm)
20 30 80
25 30 80
32 30 80
40 30 80
50 30 80
63 30 80

424
