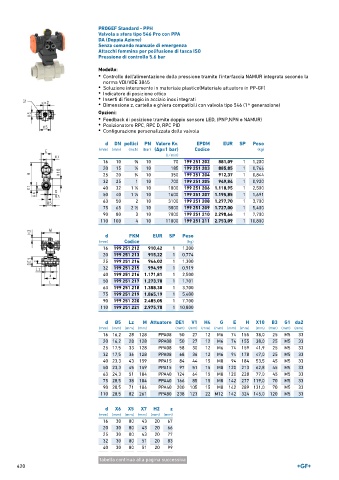

Page 420 - GEORGFISCHER - LISTINO 897

PROGEF Standard - PPH
Valvola a sfera tipo 546 Pro con PPA
DA (Doppia Azione)
Senza comando manuale di emergenza
Attacchi femmina per polifusione di tasca ISO
Pressione di controllo 5.6 bar
Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 251 202 881,09 1 1,200
20 15 1 ∕2 10 185 199 251 203 885,85 1 0,766
25 20 3 ∕4 10 350 199 251 204 912,37 1 0,844
32 25 1 10 700 199 251 205 949,84 1 0,920
40 32 1 ∕4 10 1000 199 251 206 1.118,95 1 2,500
1
50 40 1 ∕2 10 1600 199 251 207 1.195,85 1 1,691
1
63 50 2 10 3100 199 251 208 1.277,70 1 3,700
75 65 2 ∕2 10 5000 199 251 209 1.727,00 1 5,400
1
90 80 3 10 7000 199 251 210 2.298,66 1 7,700
110 100 4 10 11000 199 251 211 2.753,09 1 10,800
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 251 212 910,42 1 1,200
20 199 251 213 915,22 1 0,774
25 199 251 214 944,02 1 1,300
32 199 251 215 994,99 1 0,919
40 199 251 216 1.171,81 1 2,500
50 199 251 217 1.273,70 1 1,701
63 199 251 218 1.388,30 1 3,700
75 199 251 219 1.865,19 1 5,400
90 199 251 220 2.485,05 1 7,700
110 199 251 221 2.975,78 1 10,800

d B5 Lz M Attuatore DE1 V1 H4 G E H X10 B3 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 16,2 28 128 PPA08 50 27 12 M6 74 155 38,0 25 M5 33
20 16,2 28 128 PPA08 50 27 12 M6 74 155 38,0 25 M5 33
25 17,5 33 128 PPA08 58 30 12 M6 74 159 41,9 25 M5 33
32 17,5 36 128 PPA08 68 36 12 M6 94 178 47,0 25 M5 33
40 23,3 43 159 PPA15 84 44 15 M8 94 184 53,5 45 M5 33
50 23,3 45 159 PPA15 97 51 15 M8 120 213 62,8 45 M5 33
63 24,3 51 184 PPA40 124 64 15 M8 120 228 77,0 45 M5 33
75 28,5 38 184 PPA40 166 85 15 M8 142 277 119,0 70 M5 33
90 28,5 71 184 PPA40 200 105 15 M8 142 289 131,0 70 M5 33
110 28,5 82 261 PPA80 238 123 22 M12 142 324 145,0 120 M5 33

d X6 X5 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm)
16 30 80 43 20 67
20 30 80 43 20 66
25 30 80 43 20 77
32 30 80 51 20 83
40 30 80 51 20 99
tabella continua alla pagina successiva
420
