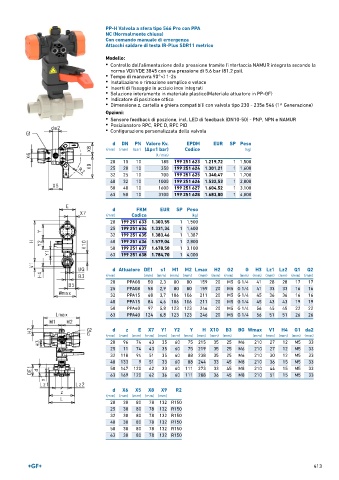

Page 413 - GEORGFISCHER - LISTINO 897

PP-H Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi saldare di testa IR-Plus SDR11 metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 185 199 251 623 1.219,72 1 1,500
25 20 10 350 199 251 624 1.301,21 1 1,600
32 25 10 700 199 251 625 1.340,47 1 1,700
40 32 10 1000 199 251 626 1.532,53 1 2,800
50 40 10 1600 199 251 627 1.604,52 1 3,100
63 50 10 3100 199 251 628 1.683,80 1 4,000

d FKM EUR SP Peso
(mm) Codice (kg)
20 199 251 633 1.303,55 1 1,500
25 199 251 634 1.331,34 1 1,600
32 199 251 635 1.383,46 1 1,387
40 199 251 636 1.579,04 1 2,800
50 199 251 637 1.678,58 1 3,100
63 199 251 638 1.784,70 1 4,000

d Attuatore DE1 s1 M1 M2 Lmax H2 G2 G H3 Lz1 Lz2 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 2,3 80 80 159 20 M5 G 1/4 41 28 28 17 17
25 PPA08 58 2,9 80 80 159 20 M5 G 1/4 41 33 33 16 16
32 PPA15 68 3,7 106 106 211 20 M5 G 1/4 45 36 36 16 16
40 PPA15 84 4,6 106 106 211 20 M5 G 1/4 45 43 43 19 19
50 PPA40 97 5,8 123 123 246 20 M5 G 1/4 56 45 45 22 22
63 PPA40 124 6,8 123 123 246 20 M5 G 1/4 56 51 51 26 26

d z E X7 Y1 Y2 Y H X10 B3 BG Wmax V1 H4 G1 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 96 74 43 35 60 75 215 35 25 M6 210 27 12 M5 33
25 11 74 43 35 60 75 219 35 25 M6 210 27 12 M5 33
32 118 94 51 35 60 88 238 35 25 M6 210 30 12 M5 33
40 133 9 51 33 60 88 244 33 45 M8 210 36 15 M5 33
50 147 120 62 33 60 111 273 33 45 M8 210 44 15 M5 33
63 169 120 62 36 60 111 288 36 45 M8 210 51 15 M5 33

d X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm)
20 30 80 78 132 R150
25 30 80 78 132 R150
32 30 80 78 132 R150
40 30 80 78 132 R150
50 30 80 78 132 R150
63 30 80 78 132 R150

413
