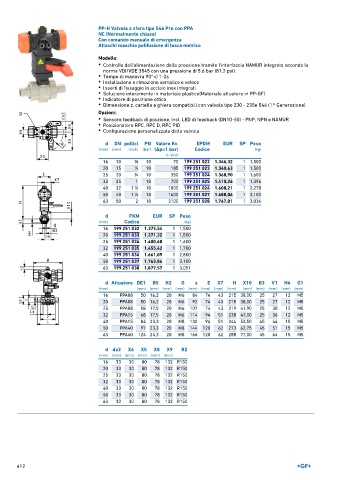

Page 412 - GEORGFISCHER - LISTINO 897

PP-H Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi maschio polifusione di tasca metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 251 022 1.346,32 1 1,500
20 15 1 ∕2 10 185 199 251 023 1.340,63 1 1,500
25 20 3 ∕4 10 350 199 251 024 1.368,90 1 1,600
32 25 1 10 700 199 251 025 1.410,26 1 1,396
40 32 1 ∕4 10 1000 199 251 026 1.608,21 1 2,278
1
50 40 1 ∕2 10 1600 199 251 027 1.688,06 1 3,100
1
63 50 2 10 3100 199 251 028 1.767,01 1 3,034
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 251 032 1.375,54 1 1,500
20 199 251 033 1.371,32 1 1,500
25 199 251 034 1.400,60 1 1,600
32 199 251 035 1.455,42 1 1,700
40 199 251 036 1.661,09 1 2,800
50 199 251 037 1.765,84 1 3,100
63 199 251 038 1.877,57 1 3,051

d Attuatore DE1 B5 H2 G z E X7 H X10 B3 V1 H4 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 16,2 20 M6 84 74 43 215 38,00 25 27 12 M5
20 PPA08 50 16,2 20 M6 92 74 43 215 38,00 25 27 12 M5
25 PPA08 58 17,5 20 M6 107 74 43 219 41,90 25 30 12 M5
32 PPA15 68 17,5 20 M6 114 94 51 238 47,00 25 36 12 M5
40 PPA15 84 23,3 20 M8 130 94 51 244 53,50 45 44 15 M5
50 PPA40 97 23,3 20 M8 144 120 62 273 62,75 45 51 15 M5
63 PPA40 124 24,3 20 M8 166 120 62 288 77,00 45 64 15 M5

d da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm)
16 33 30 80 78 132 R150
20 33 30 80 78 132 R150
25 33 30 80 78 132 R150
32 33 30 80 78 132 R150
40 33 30 80 78 132 R150
50 33 30 80 78 132 R150
63 33 30 80 78 132 R150

412
