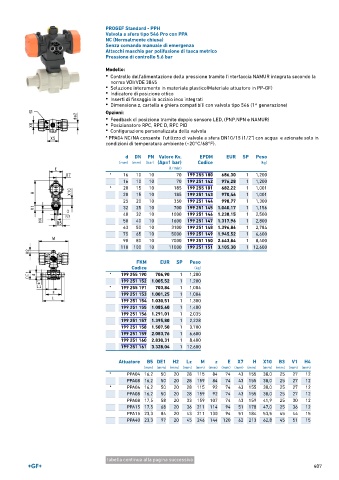

Page 407 - GEORGFISCHER - LISTINO 897

PROGEF Standard - PPH
Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Senza comando manuale di emergenza
Attacchi maschio per polifusione di tasca metrico
Pressione di controllo 5.6 bar
Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

* PPA04 NC/NA consente l'utilizzo di valvole a sfera DN10/15 (1/2") con acqua e azionate solo in
condizioni di temperatura ambiente (~20°C/68°F).

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 16 10 10 70 199 255 180 686,30 1 1,200
16 10 10 70 199 251 142 976,28 1 1,200
* 20 15 10 185 199 255 181 682,22 1 1,001
20 15 10 185 199 251 143 970,46 1 1,001
25 20 10 350 199 251 144 998,77 1 1,300
32 25 10 700 199 251 145 1.040,17 1 1,156
40 32 10 1000 199 251 146 1.238,15 1 2,500
50 40 10 1600 199 251 147 1.317,96 1 2,800
63 50 10 3100 199 251 148 1.396,86 1 2,784
75 65 10 5000 199 251 149 1.945,52 1 6,600
90 80 10 7000 199 251 150 2.643,84 1 8,400
110 100 10 11000 199 251 151 3.105,30 1 12,600

FKM EUR SP Peso
Codice (kg)
* 199 255 190 706,90 1 1,200
199 251 152 1.005,52 1 1,200
* 199 255 191 703,84 1 1,004
199 251 153 1.001,25 1 1,004
199 251 154 1.030,51 1 1,300
199 251 155 1.085,40 1 1,400
199 251 156 1.291,01 1 2,035
199 251 157 1.395,80 1 2,228
199 251 158 1.507,50 1 3,700
199 251 159 2.083,76 1 6,600
199 251 160 2.830,31 1 8,400
199 251 161 3.328,04 1 12,600

Attuatore B5 DE1 H2 Lz M z E X7 H X10 B3 V1 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* PPA04 16,2 50 20 28 115 84 74 43 155 38,0 25 27 12
PPA08 16,2 50 20 28 159 84 74 43 155 38,0 25 27 12
* PPA04 16,2 50 20 28 115 92 74 43 155 38,0 25 27 12
PPA08 16,2 50 20 28 159 92 74 43 155 38,0 25 27 12
PPA08 17,5 58 20 33 159 107 74 43 159 41,9 25 30 12
PPA15 17,5 68 20 36 211 114 94 51 178 47,0 25 36 12
PPA15 23,3 84 20 43 211 130 94 51 184 53,5 45 44 15
PPA40 23,3 97 20 45 246 144 120 62 213 62,8 45 51 15

tabella continua alla pagina successiva
