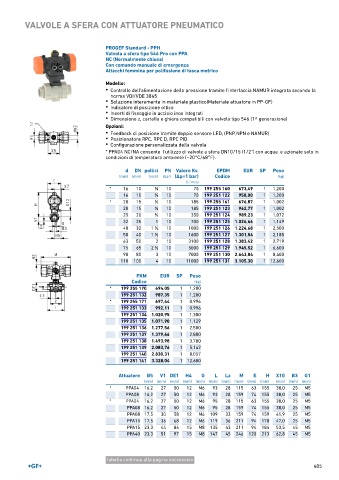

Page 405 - GEORGFISCHER - LISTINO 897

VALVOLE A SFERA CON ATTUATORE PNEUMATICO

PROGEF Standard - PPH
Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

* PPA04 NC/NA consente l'utilizzo di valvole a sfera DN10/15 (1/2") con acqua e azionate solo in
condizioni di temperatura ambiente (~20°C/68°F).

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 16 10 3 ∕8 10 70 199 255 160 673,49 1 1,200
16 10 3 ∕8 10 70 199 251 122 958,00 1 1,200
* 20 15 1 ∕2 10 185 199 255 161 676,87 1 1,002
20 15 1 ∕2 10 185 199 251 123 962,77 1 1,002
25 20 3 ∕4 10 350 199 251 124 989,23 1 1,072
32 25 1 10 700 199 251 125 1.026,66 1 1,149
40 32 1 ∕4 10 1000 199 251 126 1.224,68 1 2,500
1
50 40 1 ∕2 10 1600 199 251 127 1.301,54 1 2,185
1
63 50 2 10 3100 199 251 128 1.383,42 1 2,719
75 65 2 ∕2 10 5000 199 251 129 1.945,52 1 6,600
1
90 80 3 10 7000 199 251 130 2.643,84 1 8,400
110 100 4 10 11000 199 251 131 3.105,30 1 12,600

FKM EUR SP Peso
Codice (kg)
* 199 255 170 694,05 1 1,200
199 251 132 987,35 1 1,200
* 199 255 171 697,44 1 0,996
199 251 133 992,11 1 0,996
199 251 134 1.020,95 1 1,300
199 251 135 1.071,90 1 1,129
199 251 136 1.277,56 1 2,500
199 251 137 1.379,46 1 2,800
199 251 138 1.493,98 1 3,700
199 251 139 2.083,76 1 5,142
199 251 140 2.830,31 1 8,057
199 251 141 3.328,04 1 12,600

Attuatore B5 V1 DE1 H4 G L Lz M E H X10 B3 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* PPA04 16,2 27 50 12 M6 93 28 115 63 155 38,0 25 M5
PPA08 16,2 27 50 12 M6 93 28 159 74 155 38,0 25 M5
* PPA04 16,2 27 50 12 M6 95 28 115 63 155 38,0 25 M5
PPA08 16,2 27 50 12 M6 95 28 159 74 155 38,0 25 M5
PPA08 17,5 30 58 12 M6 109 33 159 74 159 41,9 25 M5
PPA15 17,5 36 68 12 M6 119 36 211 94 178 47,0 25 M5
PPA15 23,3 44 84 15 M8 135 43 211 94 184 53,5 45 M5
PPA40 23,3 51 97 15 M8 147 45 246 120 213 62,8 45 M5

tabella continua alla pagina successiva
