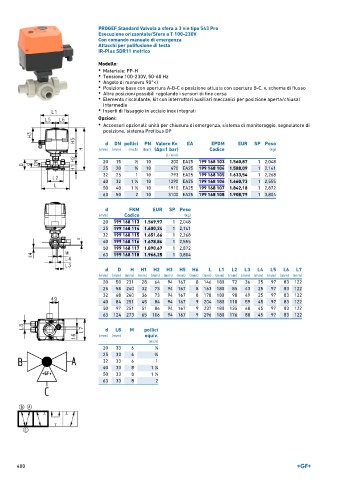

Page 400 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Esecuzione orizzontale/Sfera a T 100-230V
Con comando manuale di emergenza
Attacchi per polifusione di testa
IR-Plus SDR11 metrico

Modello:
• Materiale: PP-H
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Posizione base con apertura A-B-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. EA EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 200 EA25 199 168 103 1.560,87 1 2,048
25 20 3 ∕4 10 470 EA25 199 168 104 1.588,09 1 2,141
32 25 1 10 793 EA25 199 168 105 1.633,54 1 2,268
40 32 1 ∕4 10 1290 EA25 199 168 106 1.660,73 1 2,555
1
50 40 1 ∕2 10 1910 EA25 199 168 107 1.842,18 1 2,872
1
63 50 2 10 3100 EA25 199 168 108 1.908,79 1 3,804
d FKM EUR SP Peso
(mm) Codice (kg)
20 199 168 113 1.569,97 1 2,048
25 199 168 114 1.600,24 1 2,141
32 199 168 115 1.651,66 1 2,268
40 199 168 116 1.678,84 1 2,555
50 199 168 117 1.890,67 1 2,872
63 199 168 118 1.966,25 1 3,804

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 231 28 64 94 167 8 146 180 72 36 25 97 83 122
25 58 240 32 73 94 167 8 163 180 85 43 25 97 83 122
32 68 240 36 73 94 167 8 178 180 98 49 25 97 83 122
40 84 251 45 84 94 167 9 204 180 118 59 45 97 83 122
50 97 251 51 84 94 167 9 237 180 135 68 45 97 83 122
63 124 273 65 106 94 167 9 296 180 176 88 45 97 83 122

d L8 M pollici
(mm) (mm) equiv.
(inch)
20 33 6 1 ∕2
25 33 6 3 ∕4
32 33 6 1
40 33 8 1 ∕4
1
50 33 8 1 ∕2
1
63 33 8 2
