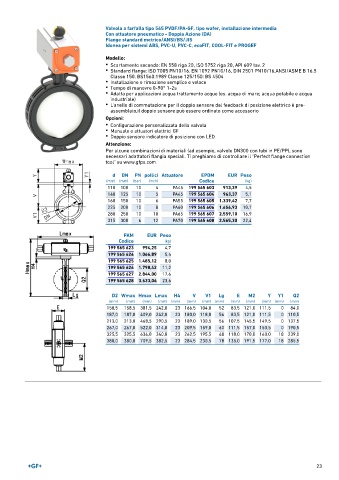

Page 23 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - Doppia Azione (DA)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN pollici Attuatore EPDM EUR Peso
(mm) (mm) (bar) (inch) Codice (kg)
110 100 10 4 PA45 199 565 603 913,39 4,5
140 125 10 5 PA45 199 565 604 963,37 5,1
160 150 10 6 PA55 199 565 605 1.339,42 7,7
225 200 10 8 PA60 199 565 606 1.656,93 10,7
280 250 10 10 PA65 199 565 607 2.559,10 16,9
315 300 6 12 PA70 199 565 608 2.565,30 22,4

FKM EUR Peso
Codice (kg)
199 565 623 994,25 4,7
199 565 624 1.066,89 5,4
199 565 625 1.485,12 8,0
199 565 626 1.798,42 11,2
199 565 627 2.844,00 17,6
199 565 628 3.633,04 23,6

D2 Wmax Hmax Lmax H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
158,5 158,5 381,5 242,0 23 166,5 104,0 52 83,5 121,0 111,5 0 84,0
187,0 187,0 409,0 242,0 23 180,0 118,0 56 83,5 121,0 111,5 0 110,5
213,0 213,0 468,5 290,5 23 189,0 130,5 56 107,5 145,5 149,5 0 137,5
267,0 267,0 522,0 314,0 23 209,5 159,0 60 111,5 157,0 153,5 0 190,5
325,5 325,5 636,0 340,0 23 262,5 195,5 68 118,0 170,0 160,0 18 239,0
380,0 380,0 709,5 382,5 23 284,5 230,5 78 135,0 191,5 177,0 18 285,5

23
