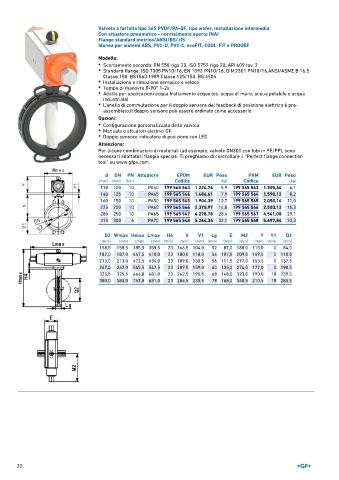

Page 22 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - normalmente aperta (NA)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN Attuatore EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
110 100 10 PA40 199 565 543 1.224,74 5,9 199 565 563 1.305,64 6,1
140 125 10 PA45 199 565 544 1.486,61 7,9 199 565 564 1.590,12 8,2
160 150 10 PA50 199 565 545 1.904,39 10,7 199 565 565 2.050,14 11,0
225 200 10 PA60 199 565 546 2.370,97 14,8 199 565 566 2.503,12 15,3
280 250 10 PA65 199 565 547 4.278,78 28,4 199 565 567 4.541,08 29,1
315 300 6 PA70 199 565 548 5.264,34 32,1 199 565 568 5.697,84 33,3

D2 Wmax Hmax Lmax H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
158,5 158,5 385,5 359,5 23 166,5 104,0 52 87,0 180,0 115,0 0 84,0
187,0 187,0 447,5 418,0 23 180,0 118,0 56 107,5 209,0 149,5 0 110,5
213,0 213,0 472,5 434,0 23 189,0 130,5 56 111,5 217,0 153,5 0 137,5
267,0 267,0 545,5 547,5 23 209,5 159,0 60 135,0 274,0 177,0 0 190,5
325,5 325,5 666,0 681,0 23 262,5 195,5 68 148,0 323,0 190,0 18 239,0
380,0 380,0 743,0 681,0 23 284,5 230,5 78 168,0 340,5 210,5 18 285,5
