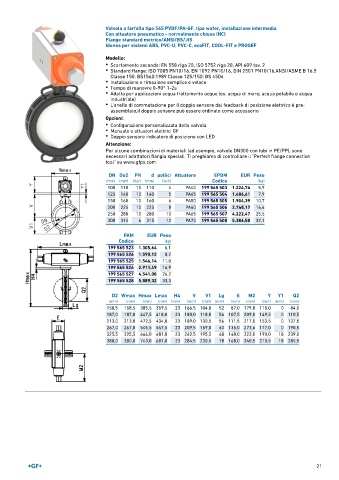

Page 21 - GEORGFISCHER - LISTINO 897
P. 21
Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - normalmente chiusa (NC)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
DN Do2 PN d pollici Attuatore EPDM EUR Peso
(mm) (mm) (bar) (mm) (inch) Codice (kg)
100 110 10 110 4 PA40 199 565 503 1.224,74 5,9
125 140 10 140 5 PA45 199 565 504 1.486,61 7,9
150 160 10 160 6 PA50 199 565 505 1.904,39 10,7
200 225 10 225 8 PA60 199 565 506 2.748,17 16,4
250 280 10 280 10 PA65 199 565 507 4.222,47 25,5
300 315 6 315 12 PA70 199 565 508 5.386,58 32,1
FKM EUR Peso
Codice (kg)
199 565 523 1.305,64 6,1
199 565 524 1.590,12 8,2
199 565 525 1.546,14 11,0
199 565 526 2.911,49 16,9
199 565 527 4.541,08 26,2
199 565 528 5.889,32 33,3
D2 Wmax Hmax Lmax H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
158,5 158,5 385,5 359,5 23 166,5 104,0 52 87,0 179,8 115,0 0 84,0
187,0 187,0 447,5 418,0 23 180,0 118,0 56 107,5 209,0 149,5 0 110,5
213,0 213,0 472,5 434,0 23 189,0 130,5 56 111,5 217,0 153,5 0 137,5
267,0 267,0 545,5 547,5 23 209,5 159,0 60 135,0 273,6 177,0 0 190,5
325,5 325,5 666,0 681,0 23 262,5 195,5 68 148,0 323,0 190,0 18 239,0
380,0 380,0 743,0 681,0 23 284,5 230,5 78 168,0 340,5 210,5 18 285,5
