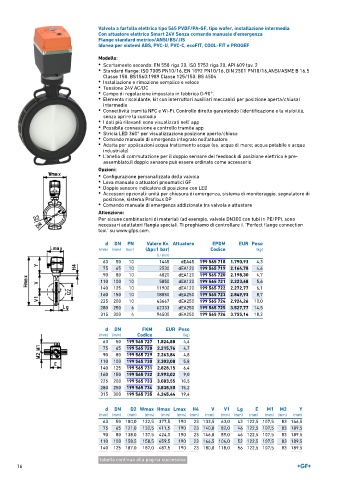

Page 16 - GEORGFISCHER - LISTINO 897

Valvola a farfalla elettrica tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore elettrico Smart 24V Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tensione 24V AC/DC
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Connettività tramità NFC e Wi-Fi. Controllo diretto garantendo l'identificazione e la visibilità,
senza aprire la custodia
• I dati più rilevanti sono visualizzati nell' app
• Possibile connessione e controllo tramite app
• Stricia LED 360° per visualizzazione posizione aperto/chiuso
• Comando manuale di emergenza integrato nell'attuatore
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
• Comando manuale di emergenza addizionale tra valvola e attuatore

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 1445 dEA45 199 565 718 1.790,93 4,3
75 65 10 2530 dEA120 199 565 719 2.164,78 4,6
90 80 10 4020 dEA120 199 565 720 2.198,30 4,7
110 100 10 5850 dEA120 199 565 721 2.223,68 5,6
140 125 10 11900 dEA120 199 565 722 2.272,77 6,1
160 150 10 18050 dEA250 199 565 723 2.849,93 8,7
225 200 10 43667 dEA250 199 565 724 2.924,26 10,0
280 250 6 62333 dEA250 199 565 725 3.527,77 14,5
315 300 4 94500 dEA250 199 565 726 3.755,14 18,2

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 565 727 1.824,88 4,4
75 65 199 565 728 2.215,76 4,7
90 80 199 565 729 2.263,84 4,8
110 100 199 565 730 2.303,08 5,8
140 125 199 565 731 2.828,15 6,4
160 150 199 565 732 2.993,02 9,0
225 200 199 565 733 3.083,55 10,5
280 250 199 565 734 3.838,50 15,2
315 300 199 565 735 4.245,44 19,4

d DN D2 Wmax Hmax Lmax H4 V V1 Lg E M1 M2 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 100,0 122,5 377,5 190 23 133,5 63,0 43 122,5 107,5 83 166,5
75 65 121,0 132,5 411,5 190 23 140,0 82,0 46 122,5 107,5 83 189,5
90 80 138,0 137,5 424,0 190 23 146,0 89,0 46 122,5 107,5 83 189,5
110 100 158,5 158,5 459,5 190 23 166,5 104,0 52 122,5 107,5 83 189,5
140 125 187,0 187,0 487,5 190 23 180,0 118,0 56 122,5 107,5 83 189,5
tabella continua alla pagina successiva
