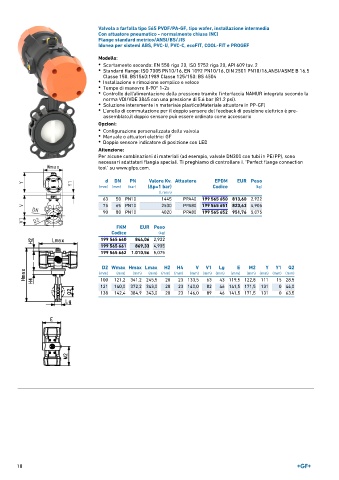

Page 18 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - normalmente chiusa (NC)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 PN10 1445 PPA40 199 565 650 813,60 2,922
75 65 PN10 2530 PPA80 199 565 651 823,63 4,905
90 80 PN10 4020 PPA80 199 565 652 951,76 5,075

FKM EUR Peso
Codice (kg)
199 565 660 844,06 2,922
199 565 661 869,33 4,905
199 565 662 1.010,56 5,075

D2 Wmax Hmax Lmax H2 H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
100 121,2 341,2 245,5 20 23 133,5 63 43 119,5 122,8 111 15 28,5
121 140,0 372,2 343,0 20 23 140,0 82 46 141,5 171,5 131 0 44,0
138 142,4 384,9 343,0 20 23 146,0 89 46 141,5 171,5 131 0 63,5
