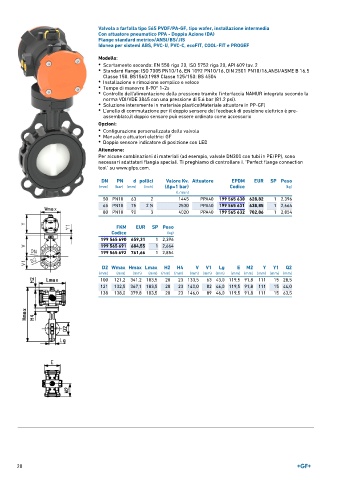

Page 20 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico PPA - Doppia Azione (DA)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

DN PN d pollici Valore Kv. Attuatore EPDM EUR SP Peso
(mm) (bar) (mm) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
50 PN10 63 2 1445 PPA40 199 565 630 628,82 1 2,396
65 PN10 75 2 ∕2 2530 PPA40 199 565 631 638,85 1 2,664
1
80 PN10 90 3 4020 PPA40 199 565 632 702,86 1 2,854

FKM EUR SP Peso
Codice (kg)
199 565 690 659,31 1 2,396
199 565 691 684,55 1 2,664
199 565 692 761,66 1 2,854

D2 Wmax Hmax Lmax H2 H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
100 121,2 341,2 183,5 20 23 133,5 63 43,0 119,5 91,8 111 15 28,5
121 132,5 367,1 183,5 20 23 140,0 82 46,0 119,5 91,8 111 15 44,0
138 138,0 379,8 183,5 20 23 146,0 89 46,0 119,5 91,8 111 15 63,5

20
