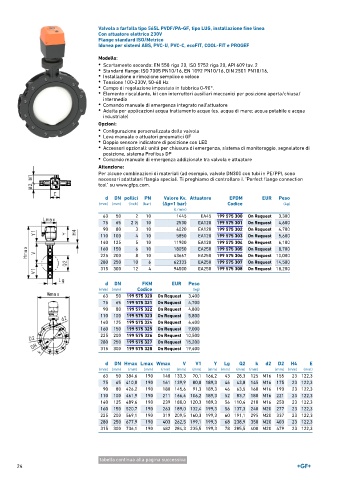

Page 24 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore elettrico 230V
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Comando manuale di emergenza integrato nell'attuatore
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
• Comando manuale di emergenza addizionale tra valvola e attuatore

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 1445 EA45 199 575 300 On Request 3,300
75 65 2 ∕2 10 2530 EA120 199 575 301 On Request 4,600
1
90 80 3 10 4020 EA120 199 575 302 On Request 4,700
110 100 4 10 5850 EA120 199 575 303 On Request 5,600
140 125 5 10 11900 EA120 199 575 304 On Request 6,100
160 150 6 10 18050 EA250 199 575 305 On Request 8,700
225 200 8 10 43667 EA250 199 575 306 On Request 10,000
280 250 10 6 62333 EA250 199 575 307 On Request 14,500
315 300 12 4 94500 EA250 199 575 308 On Request 18,200

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 320 On Request 3,400
75 65 199 575 321 On Request 4,700
90 80 199 575 322 On Request 4,800
110 100 199 575 323 On Request 5,800
140 125 199 575 324 On Request 6,400
160 150 199 575 325 On Request 9,000
225 200 199 575 326 On Request 10,500
280 250 199 575 327 On Request 15,200
315 300 199 575 328 On Request 19,400

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 384,6 190 140 133,3 70,1 166,2 43 28,3 125 M16 155 23 122,3
75 65 410,0 190 161 139,9 80,8 189,3 46 43,8 145 M16 175 23 122,3
90 80 426,2 190 180 145,6 91,3 189,3 46 63,5 160 M16 190 23 122,3
110 100 461,9 190 211 166,4 106,2 189,3 52 83,7 180 M16 221 23 122,3
140 125 489,6 190 239 180,0 120,3 189,3 56 110,4 210 M16 250 23 122,3
160 150 520,7 190 263 189,0 132,4 199,3 56 137,3 240 M20 277 23 122,3
225 200 569,1 190 319 209,5 160,3 199,3 60 191,1 295 M20 337 23 122,3
280 250 677,9 190 403 262,5 199,1 199,3 68 238,9 350 M20 403 23 122,3
315 300 736,1 190 482 284,3 235,5 199,3 78 285,5 400 M20 479 23 122,3

tabella continua alla pagina successiva
24
