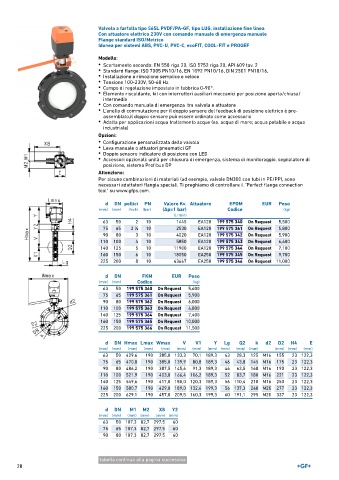

Page 28 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore elettrico 230V con comando manuale di emergenza manuale
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Con comando manuale di emergenza tra valvola e attuatore
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 1445 EA120 199 575 340 On Request 5,500
75 65 2 ∕2 10 2530 EA120 199 575 341 On Request 5,800
1
90 80 3 10 4020 EA120 199 575 342 On Request 5,900
110 100 4 10 5850 EA120 199 575 343 On Request 6,600
140 125 5 10 11900 EA120 199 575 344 On Request 7,100
160 150 6 10 18050 EA250 199 575 345 On Request 9,700
225 200 8 10 43667 EA250 199 575 346 On Request 11,000

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 360 On Request 5,600
75 65 199 575 361 On Request 5,900
90 80 199 575 362 On Request 6,000
110 100 199 575 363 On Request 6,800
140 125 199 575 364 On Request 7,400
160 150 199 575 365 On Request 10,000
225 200 199 575 366 On Request 11,500

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 429,6 190 385,0 133,3 70,1 189,3 43 28,3 125 M16 155 23 122,3
75 65 470,0 190 385,0 139,9 80,8 189,3 46 43,8 145 M16 175 23 122,3
90 80 486,2 190 387,5 145,6 91,3 189,3 46 63,5 160 M16 190 23 122,3
110 100 521,9 190 403,0 166,4 106,2 189,3 52 83,7 180 M16 221 23 122,3
140 125 549,6 190 417,0 180,0 120,3 189,3 56 110,4 210 M16 250 23 122,3
160 150 580,7 190 429,0 189,0 132,4 199,3 56 137,3 240 M20 277 23 122,3
225 200 629,1 190 457,0 209,5 160,3 199,3 60 191,1 295 M20 337 23 122,3

d DN M1 M2 X8 Y2
(mm) (mm) (mm) (mm) (mm) (mm)
63 50 107,3 82,7 297,5 60
75 65 107,3 82,7 297,5 60
90 80 107,3 82,7 297,5 60

tabella continua alla pagina successiva
28
