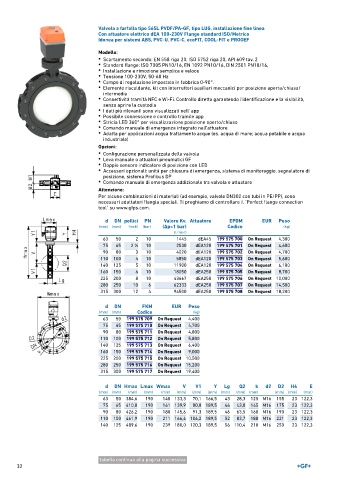

Page 32 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore elettrico dEA 100-230V Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Connettività tramità NFC e Wi-Fi. Controllo diretto garantendo l'identificazione e la visibilità,
senza aprire la custodia
• I dati più rilevanti sono visualizzati nell' app
• Possibile connessione e controllo tramite app
• Stricia LED 360° per visualizzazione posizione aperto/chiuso
• Comando manuale di emergenza integrato nell'attuatore
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
• Comando manuale di emergenza addizionale tra valvola e attuatore

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 1445 dEA45 199 575 700 On Request 4,300
75 65 2 ∕2 10 2530 dEA120 199 575 701 On Request 4,600
1
90 80 3 10 4020 dEA120 199 575 702 On Request 4,700
110 100 4 10 5850 dEA120 199 575 703 On Request 5,600
140 125 5 10 11900 dEA120 199 575 704 On Request 6,100
160 150 6 10 18050 dEA250 199 575 705 On Request 8,700
225 200 8 10 43667 dEA250 199 575 706 On Request 10,000
280 250 10 6 62333 dEA250 199 575 707 On Request 14,500
315 300 12 4 94500 dEA250 199 575 708 On Request 18,200

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 709 On Request 4,400
75 65 199 575 710 On Request 4,700
90 80 199 575 711 On Request 4,800
110 100 199 575 712 On Request 5,800
140 125 199 575 713 On Request 6,400
160 150 199 575 714 On Request 9,000
225 200 199 575 715 On Request 10,500
280 250 199 575 716 On Request 15,200
315 300 199 575 717 On Request 19,400

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 384,6 190 140 133,3 70,1 166,5 43 28,3 125 M16 155 23 122,3
75 65 410,0 190 161 139,9 80,8 189,5 46 43,8 145 M16 175 23 122,3
90 80 426,2 190 180 145,6 91,3 189,5 46 63,5 160 M16 190 23 122,3
110 100 461,9 190 211 166,4 106,2 189,5 52 83,7 180 M16 221 23 122,3
140 125 489,6 190 239 180,0 120,3 189,5 56 110,4 210 M16 250 23 122,3

tabella continua alla pagina successiva
32
