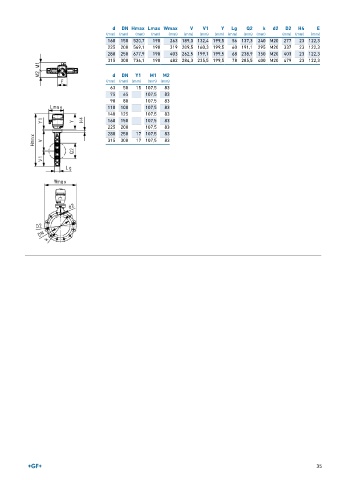

Page 35 - GEORGFISCHER - LISTINO 897
P. 35
d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 150 520,7 190 263 189,0 132,4 199,5 56 137,3 240 M20 277 23 122,3
225 200 569,1 190 319 209,5 160,3 199,5 60 191,1 295 M20 337 23 122,3
280 250 677,9 190 403 262,5 199,1 199,5 68 238,9 350 M20 403 23 122,3
315 300 736,1 190 482 284,3 235,5 199,5 78 285,5 400 M20 479 23 122,3
d DN Y1 M1 M2
(mm) (mm) (mm) (mm) (mm)
63 50 15 107,5 83
75 65 107,5 83
90 80 107,5 83
110 100 107,5 83
140 125 107,5 83
160 150 107,5 83
225 200 107,5 83
280 250 17 107,5 83
315 300 17 107,5 83
35
