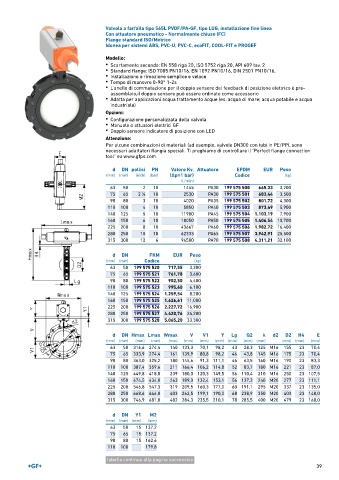

Page 39 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore pneumatico - Normalmente chiuso (FC)
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 1445 PA30 199 575 500 665,33 3,200
75 65 2 ∕2 10 2530 PA30 199 575 501 683,44 3,500
1
90 80 3 10 4020 PA35 199 575 502 801,72 4,300
110 100 4 10 5850 PA40 199 575 503 873,49 5,900
140 125 5 10 11900 PA45 199 575 504 1.103,19 7,900
160 150 6 10 18050 PA50 199 575 505 1.406,54 10,700
225 200 8 10 43667 PA60 199 575 506 1.982,72 16,400
280 250 10 10 62333 PA65 199 575 507 3.942,91 25,500
315 300 12 6 94500 PA70 199 575 508 4.311,21 32,100

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 520 717,55 3,300
75 65 199 575 521 761,78 3,600
90 80 199 575 522 902,50 4,400
110 100 199 575 523 995,60 6,100
140 125 199 575 524 1.259,54 8,200
160 150 199 575 525 1.626,61 11,000
225 200 199 575 526 2.227,72 16,900
280 250 199 575 527 4.420,76 26,200
315 300 199 575 528 5.065,20 33,300

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 316,6 274,4 140 133,3 70,1 98,2 43 28,3 125 M16 155 23 70,4
75 65 333,9 274,4 161 139,9 80,8 98,2 46 43,8 145 M16 175 23 70,4
90 80 363,0 325,2 180 145,6 91,3 111,1 46 63,5 160 M16 190 23 83,3
110 100 387,4 359,6 211 166,4 106,2 114,8 52 83,7 180 M16 221 23 87,0
140 125 449,8 418,0 239 180,0 120,3 149,5 56 110,4 210 M16 250 23 107,5
160 150 474,5 434,0 263 189,0 132,4 153,1 56 137,3 240 M20 277 23 111,1
225 200 546,8 547,3 319 209,5 160,3 177,0 60 191,1 295 M20 337 23 135,0
280 250 668,6 646,0 403 262,5 199,1 190,0 68 238,9 350 M20 403 23 148,0
315 300 746,9 681,0 482 284,3 235,5 210,1 78 285,5 400 M20 479 23 168,0

d DN Y1 M2
(mm) (mm) (mm) (mm)
63 50 15 137,2
75 65 15 137,2
90 80 15 162,6
110 100 179,8

tabella continua alla pagina successiva
