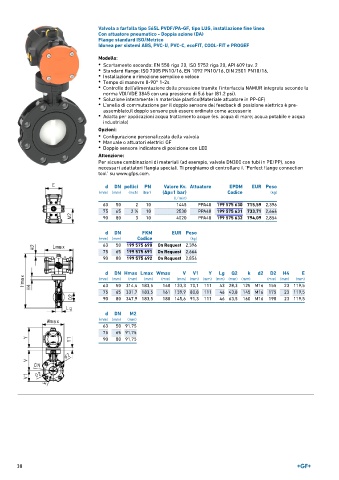

Page 38 - GEORGFISCHER - LISTINO 897
P. 38
Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 1445 PPA40 199 575 630 715,59 2,396
75 65 2 ∕2 10 2530 PPA40 199 575 631 733,71 2,664
1
90 80 3 10 4020 PPA40 199 575 632 794,09 2,854
d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 690 On Request 2,396
75 65 199 575 691 On Request 2,664
90 80 199 575 692 On Request 2,854
d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 314,4 183,5 140 133,3 70,1 111 43 28,3 125 M16 155 23 119,5
75 65 331,7 183,5 161 139,9 80,8 111 46 43,8 145 M16 175 23 119,5
90 80 347,9 183,5 180 145,6 91,3 111 46 63,5 160 M16 190 23 119,5
d DN M2
(mm) (mm) (mm)
63 50 91,75
75 65 91,75
90 80 91,75
