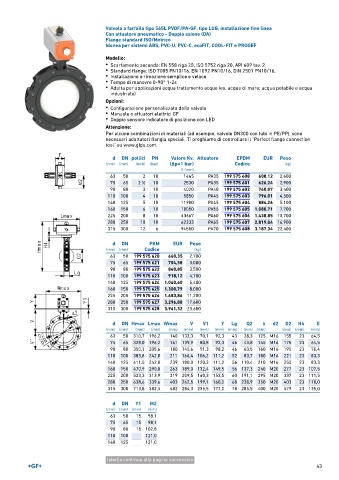

Page 43 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 10 1445 PA35 199 575 600 608,12 2,600
75 65 2 ∕2 10 2530 PA35 199 575 601 626,24 2,900
1
90 80 3 10 4020 PA40 199 575 602 740,07 3,400
110 100 4 10 5850 PA45 199 575 603 796,01 4,500
140 125 5 10 11900 PA45 199 575 604 884,26 5,100
160 150 6 10 18050 PA55 199 575 605 1.080,71 7,700
225 200 8 10 43667 PA60 199 575 606 1.438,85 10,700
280 250 10 10 62333 PA65 199 575 607 2.819,04 16,900
315 300 12 6 94500 PA70 199 575 608 3.187,34 22,400

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 620 660,35 2,700
75 65 199 575 621 704,58 3,000
90 80 199 575 622 840,85 3,500
110 100 199 575 623 918,12 4,700
140 125 199 575 624 1.040,60 5,400
160 150 199 575 625 1.300,79 8,000
225 200 199 575 626 1.683,86 11,200
280 250 199 575 627 3.296,88 17,600
315 300 199 575 628 3.941,32 23,600

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 310,7 196,2 140 133,3 70,1 92,3 43 28,3 125 M16 155 23 64,5
75 65 328,0 196,2 161 139,9 80,8 92,3 46 43,8 145 M16 175 23 64,5
90 80 350,1 205,6 180 145,6 91,3 98,2 46 63,5 160 M16 190 23 70,4
110 100 383,8 242,0 211 166,4 106,2 111,2 52 83,7 180 M16 221 23 83,3
140 125 411,5 242,0 239 180,0 120,3 111,2 56 110,4 210 M16 250 23 83,3
160 150 470,9 290,0 263 189,0 132,4 149,5 56 137,3 240 M20 277 23 107,5
225 200 523,3 313,9 319 209,5 160,3 153,5 60 191,1 295 M20 337 23 111,5
280 250 638,6 339,6 403 262,5 199,1 160,0 68 238,9 350 M20 403 23 118,0
315 300 713,8 382,5 482 284,3 235,5 177,0 78 285,5 400 M20 479 23 135,0

d DN Y1 M2
(mm) (mm) (mm) (mm)
63 50 15 98,1
75 65 15 98,1
90 80 15 102,8
110 100 121,0
140 125 121,0

tabella continua alla pagina successiva
