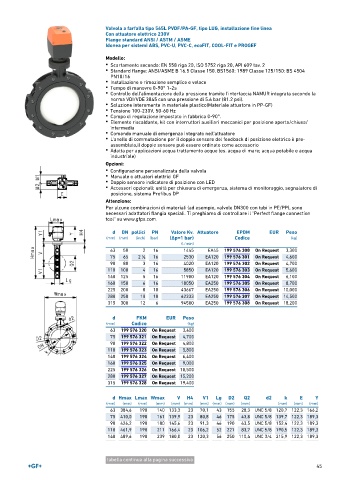

Page 45 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore elettrico 230V
Flange standard ANSI / ASTM / ASME
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ANSI/ASME B 16.5 Classe 150. BS1560: 1989 Classe 125/150: BS 4504
PN10/16
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Comando manuale di emergenza integrato nell'attuatore
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 16 1445 EA45 199 576 300 On Request 3,300
75 65 2 ∕2 16 2530 EA120 199 576 301 On Request 4,600
1
90 80 3 16 4020 EA120 199 576 302 On Request 4,700
110 100 4 16 5850 EA120 199 576 303 On Request 5,600
140 125 5 16 11900 EA120 199 576 304 On Request 6,100
160 150 6 16 18050 EA250 199 576 305 On Request 8,700
225 200 8 10 43667 EA250 199 576 306 On Request 10,000
280 250 10 10 62333 EA250 199 576 307 On Request 14,500
315 300 12 6 94500 EA250 199 576 308 On Request 18,200

d FKM EUR Peso
(mm) Codice (kg)
63 199 576 320 On Request 3,400
75 199 576 321 On Request 4,700
90 199 576 322 On Request 4,800
110 199 576 323 On Request 5,800
140 199 576 324 On Request 6,400
160 199 576 325 On Request 9,000
225 199 576 326 On Request 10,500
280 199 576 327 On Request 15,200
315 199 576 328 On Request 19,400

d Hmax Lmax Wmax V H4 V1 Lg D2 Q2 d2 k E Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 384,6 190 140 133,3 23 70,1 43 155 28,3 UNC 5/8 120,7 122,3 166,2
75 410,0 190 161 139,9 23 80,8 46 175 43,8 UNC 5/8 139,7 122,3 189,3
90 426,2 190 180 145,6 23 91,3 46 190 63,5 UNC 5/8 152,4 122,3 189,3
110 461,9 190 211 166,4 23 106,2 52 221 83,7 UNC 5/8 190,5 122,3 189,3
140 489,6 190 239 180,0 23 120,3 56 250 110,4 UNC 3/4 215,9 122,3 189,3

tabella continua alla pagina successiva
45
