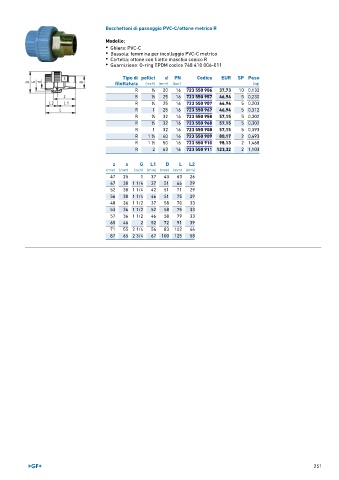

Page 251 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio PVC-C/ottone metrico R
Modello:
• Ghiera: PVC-C
• Bussola: femmina per incollaggio PVC-C metrico
• Cartella: ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 006-011

Tipo di pollici d PN Codice EUR SP Peso
filettatura (inch) (mm) (bar) (kg)
R 1 ∕2 20 16 723 550 906 37,73 10 0,132
R 1 ∕2 25 16 723 550 957 46,94 5 0,230
R 3 ∕4 25 16 723 550 907 46,94 5 0,203
R 1 25 16 723 550 967 46,94 5 0,312
R 1 ∕2 32 16 723 550 958 57,15 5 0,302
R 3 ∕4 32 16 723 550 968 57,15 5 0,302
R 1 32 16 723 550 908 57,15 5 0,393
R 1 ∕4 40 16 723 550 909 80,17 2 0,493
1
R 1 ∕2 50 16 723 550 910 98,13 2 1,468
1
R 2 63 16 723 550 911 123,32 2 1,103
z s G L1 D L L2
(mm) (mm) (inch) (mm) (mm) (mm) (mm)
47 25 1 37 43 63 26
47 30 1 1/4 37 51 66 29
52 30 1 1/4 42 51 71 29
56 30 1 1/4 46 51 75 29
48 36 1 1/2 37 58 70 33
53 36 1 1/2 52 58 75 33
57 36 1 1/2 46 58 79 33
65 46 2 52 72 91 39
71 55 2 1/4 56 83 102 46
87 65 2 3/4 67 100 125 58

251
