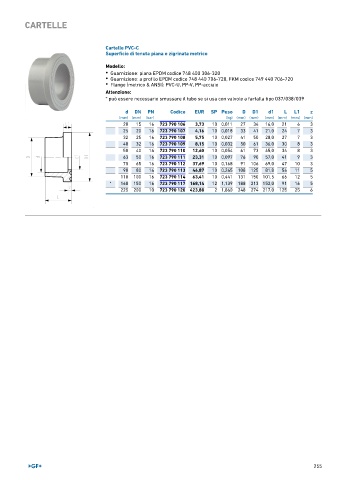

Page 255 - GEORGFISCHER - LISTINO 896

CARTELLE

Cartelle PVC-C
Superficie di tenuta piana e zigrinata metrico

Modello:
• Guarnizione: piana EPDM codice 748 400 306-320
• Guarnizione: a profilo EPDM codice 748 440 706-720, FKM codice 749 440 706-720
• Flange (metrico & ANSI): PVC-U, PP-V, PP-acciaio

Attenzione:
* può essere necessario smussare il tubo se si usa con valvole a farfalla tipo 037/038/039

d DN PN Codice EUR SP Peso D D1 d1 L L1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 723 790 106 3,73 10 0,011 27 34 16,0 21 6 3
25 20 16 723 790 107 4,16 10 0,018 33 41 21,0 24 7 3
32 25 16 723 790 108 5,75 10 0,027 41 50 28,0 27 7 3
40 32 16 723 790 109 8,15 10 0,032 50 61 36,0 30 8 3
50 40 16 723 790 110 12,60 10 0,054 61 73 45,0 34 8 3
63 50 16 723 790 111 23,31 10 0,097 76 90 57,0 41 9 3
75 65 16 723 790 112 37,69 10 0,168 91 106 69,0 47 10 3
90 80 16 723 790 113 46,87 10 0,265 108 125 81,8 56 11 5
110 100 16 723 790 114 63,41 10 0,441 131 150 101,5 66 12 5
* 160 150 16 723 790 117 168,14 12 1,139 188 213 152,0 91 16 5
225 200 10 723 790 120 423,88 2 1,860 248 274 217,0 125 25 6
