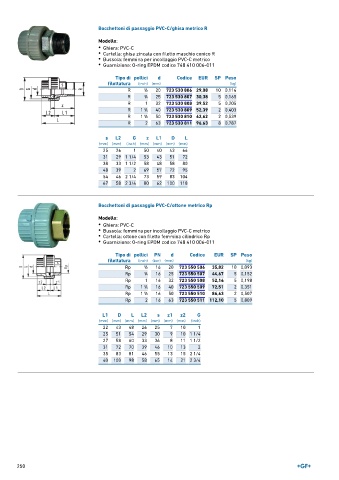

Page 250 - GEORGFISCHER - LISTINO 896
P. 250
Bocchettoni di passaggio PVC-C/ghisa metrico R
Modello:
• Ghiera: PVC-C
• Cartella: ghisa zincata con filetto maschio conico R
• Bussola: femmina per incollaggio PVC-C metrico
• Guarnizione: O-ring EPDM codice 748 410 006-011
Tipo di pollici d Codice EUR SP Peso
filettatura (inch) (mm) (kg)
R 1 ∕2 20 723 530 806 29,08 10 0,114
R 3 ∕4 25 723 530 807 30,38 5 0,165
R 1 32 723 530 808 39,52 5 0,205
R 1 ∕4 40 723 530 809 52,39 2 0,403
1
R 1 ∕2 50 723 530 810 62,62 2 0,539
1
R 2 63 723 530 811 96,63 8 0,787
s L2 G z L1 D L
(mm) (mm) (inch) (mm) (mm) (mm) (mm)
25 26 1 50 40 43 66
31 29 1 1/4 53 43 51 72
38 33 1 1/2 58 48 58 80
48 39 2 69 57 72 95
54 46 2 1/4 73 59 83 104
67 58 2 3/4 80 62 100 118
Bocchettoni di passaggio PVC-C/ottone metrico Rp
Modello:
• Ghiera: PVC-C
• Bussola: femmina per incollaggio PVC-C metrico
• Cartella: ottone con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-011
Tipo di pollici PN d Codice EUR SP Peso
filettatura (inch) (bar) (mm) (kg)
Rp 1 ∕2 16 20 723 550 506 35,82 10 0,093
Rp 3 ∕4 16 25 723 550 507 44,67 5 0,152
Rp 1 16 32 723 550 508 52,14 5 0,198
Rp 1 ∕4 16 40 723 550 509 72,51 2 0,351
1
Rp 1 ∕2 16 50 723 550 510 86,63 2 0,507
1
Rp 2 16 63 723 550 511 112,10 5 0,809
L1 D L L2 s z1 z2 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
22 43 48 26 25 7 10 1
25 51 54 29 30 9 10 1 1/4
27 58 60 33 36 8 11 1 1/2
31 72 70 39 46 10 13 2
35 83 81 46 55 13 15 2 1/4
40 100 98 58 65 14 21 2 3/4
