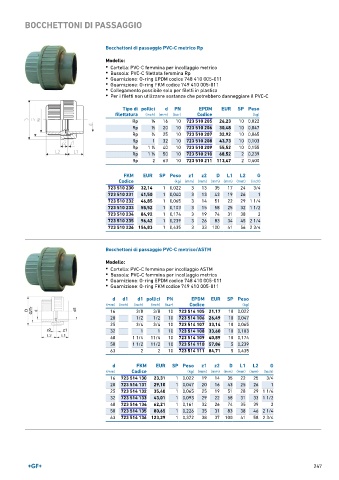

Page 247 - GEORGFISCHER - LISTINO 896

BOCCHETTONI DI PASSAGGIO

Bocchettoni di passaggio PVC-C metrico Rp

Modello:
• Cartella: PVC-C femmina per incollaggio metrico
• Bussola: PVC-C filettata femmina Rp
• Guarnizione: O-ring EPDM codice 748 410 005-011
• Guarnizione: O-ring FKM codice 749 410 005-011
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

Tipo di pollici d PN EPDM EUR SP Peso
filettatura (inch) (mm) (bar) Codice (kg)
Rp 3 ∕8 16 10 723 510 205 26,23 10 0,022
Rp 1 ∕2 20 10 723 510 206 30,48 10 0,047
Rp 3 ∕4 25 10 723 510 207 32,92 10 0,065
Rp 1 32 10 723 510 208 43,73 10 0,103
Rp 1 ∕4 40 10 723 510 209 55,52 10 0,155
1
Rp 1 ∕2 50 10 723 510 210 68,52 2 0,239
1
Rp 2 63 10 723 510 211 113,47 2 0,400
FKM EUR SP Peso z1 z2 D L1 L2 G
Codice (kg) (mm) (mm) (mm) (mm) (mm) (inch)
723 510 230 32,14 1 0,022 3 13 35 17 24 3/4
723 510 231 41,50 1 0,040 3 13 43 19 26 1
723 510 232 46,85 1 0,065 3 14 51 22 29 1 1/4
723 510 233 55,52 1 0,103 3 15 58 25 32 1 1/2
723 510 234 84,92 1 0,174 3 19 74 31 38 2
723 510 235 96,42 1 0,239 3 26 83 34 45 2 1/4
723 510 236 154,83 1 0,435 3 33 100 41 56 2 3/4

Bocchettoni di passaggio PVC-C metrico/ASTM

Modello:
• Cartella: PVC-C femmina per incollaggio ASTM
• Bussola: PVC-C femmina per incollaggio metrico
• Guarnizione: O-ring EPDM codice 748 410 005-011
• Guarnizione: O-ring FKM codice 749 410 005-011

d d1 d1 pollici PN EPDM EUR SP Peso
(mm) (inch) (inch) (inch) (bar) Codice (kg)
16 3/8 3/8 10 723 514 105 21,17 10 0,022
20 1/2 1/2 10 723 514 106 26,49 10 0,047
25 3/4 3/4 10 723 514 107 33,14 10 0,065
32 1 1 10 723 514 108 33,60 10 0,103
40 1 1/4 11/4 10 723 514 109 40,89 10 0,174
50 1 1/2 11/2 10 723 514 110 57,06 5 0,239
63 2 2 10 723 514 111 84,71 5 0,435

d FKM EUR SP Peso z1 z2 D L1 L2 G
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (inch)
16 723 514 130 23,31 1 0,022 19 14 35 22 25 3/4
20 723 514 131 29,10 1 0,047 20 16 43 25 26 1
25 723 514 132 35,40 1 0,065 25 19 51 28 29 1 1/4
32 723 514 133 43,01 1 0,093 29 22 58 31 33 1 1/2
40 723 514 134 62,21 1 0,161 32 26 74 35 39 2
50 723 514 135 80,65 1 0,226 35 31 83 38 46 2 1/4
63 723 514 136 123,29 1 0,372 38 37 100 41 58 2 3/4

247
