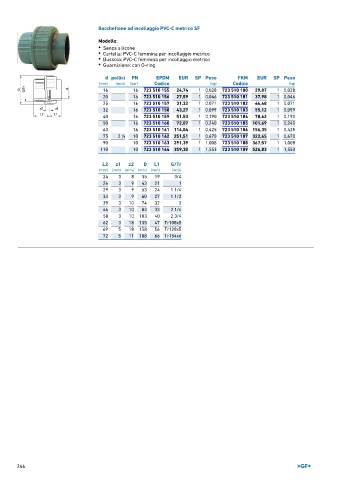

Page 246 - GEORGFISCHER - LISTINO 896

Bocchettone ad incollaggio PVC-C metrico SF
Modello:
• Senza silicone
• Cartella: PVC-C femmina per incollaggio metrico
• Bussola: PVC-C femmina per incollaggio metrico
• Guarnizione: con O-ring

d pollici PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (bar) Codice (kg) Codice (kg)
16 16 723 510 155 24,74 1 0,028 723 510 180 29,87 1 0,028
20 16 723 510 156 27,59 1 0,046 723 510 181 37,98 1 0,046
25 16 723 510 157 31,32 1 0,071 723 510 182 44,48 1 0,071
32 16 723 510 158 43,27 1 0,099 723 510 183 55,12 1 0,099
40 16 723 510 159 51,53 1 0,190 723 510 184 78,62 1 0,190
50 16 723 510 160 72,07 1 0,240 723 510 185 101,69 1 0,240
63 16 723 510 161 114,04 1 0,425 723 510 186 156,35 1 0,425
75 2 ∕2 10 723 510 162 251,51 1 0,670 723 510 187 322,65 1 0,670
1
90 10 723 510 163 291,39 1 1,008 723 510 188 367,57 1 1,008
110 10 723 510 164 359,30 1 1,553 723 510 189 526,83 1 1,553

L2 z1 z2 D L1 G/Tr
(mm) (mm) (mm) (mm) (mm) (inch)
24 3 8 35 19 3/4
26 3 9 43 21 1
29 3 9 53 24 1 1/4
33 3 9 60 27 1 1/2
39 3 10 74 32 2
46 3 10 83 33 2 1/4
58 3 10 103 40 2 3/4
62 3 18 135 47 Tr108x5
69 5 18 158 56 Tr128x5
72 5 11 188 66 Tr154x6

246
