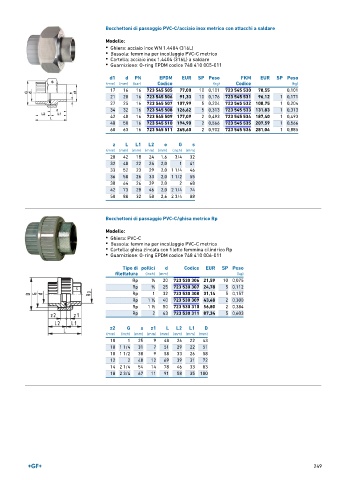

Page 249 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio PVC-C/acciaio inox metrico con attacchi a saldare
Modello:
• Ghiera: acciaio inox WN 1.4404 (316L)
• Bussola: femmina per incollaggio PVC-C metrico
• Cartella: acciaio inox 1.4404 (316L) a saldare
• Guarnizione: O-ring EPDM codice 748 410 005-011

d1 d PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
17 16 16 723 545 505 77,00 10 0,101 723 545 530 78,55 0,101
21 20 16 723 545 506 91,33 10 0,176 723 545 531 96,12 1 0,171
27 25 16 723 545 507 107,99 5 0,204 723 545 532 108,75 1 0,204
34 32 16 723 545 508 126,62 5 0,313 723 545 533 131,83 1 0,313
42 40 16 723 545 509 177,09 2 0,493 723 545 534 187,40 1 0,493
48 50 16 723 545 510 194,90 2 0,566 723 545 535 207,59 1 0,566
60 63 16 723 545 511 265,60 2 0,902 723 545 536 281,04 1 0,885

z L L1 L2 e G s
(mm) (mm) (mm) (mm) (mm) (inch) (mm)
28 42 18 24 1,6 3/4 32
32 48 22 26 2,0 1 41
33 52 23 29 2,0 1 1/4 46
36 58 26 33 2,0 1 1/2 55
38 64 26 39 2,0 2 68
42 73 28 46 2,0 2 1/4 74
50 88 32 58 2,6 2 3/4 88

Bocchettoni di passaggio PVC-C/ghisa metrico Rp

Modello:
• Ghiera: PVC-C
• Bussola: femmina per incollaggio PVC-C metrico
• Cartella: ghisa zincata con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-011

Tipo di pollici d Codice EUR SP Peso
filettatura (inch) (mm) (kg)
Rp 1 ∕2 20 723 530 306 21,59 10 0,075
Rp 3 ∕4 25 723 530 307 24,78 5 0,112
Rp 1 32 723 530 308 31,14 5 0,157
Rp 1 ∕4 40 723 530 309 43,48 2 0,300
1
Rp 1 ∕2 50 723 530 310 56,80 2 0,384
1
Rp 2 63 723 530 311 87,34 5 0,603
z2 G s z1 L L2 L1 D
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
10 1 25 9 48 26 22 43
10 1 1/4 31 7 51 29 22 51
10 1 1/2 38 9 58 33 26 58
12 2 48 12 69 39 31 72
14 2 1/4 54 14 78 46 33 83
18 2 3/4 67 11 91 58 35 100
