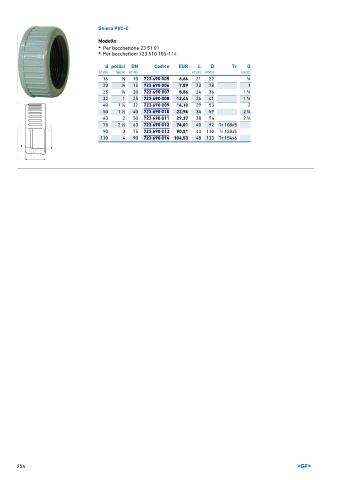

Page 254 - GEORGFISCHER - LISTINO 896
P. 254
Ghiera PVC-C
Modello:
• Per bocchettone 23 51 01
• Per bocchettoni 723 510 105-114
d pollici DN Codice EUR L D Tr G
(mm) (inch) (mm) (mm) (mm) (inch)
16 3 ∕8 10 723 690 005 6,66 21 22 3 ∕4
20 1 ∕2 15 723 690 006 7,89 23 28 1
25 3 ∕4 20 723 690 007 8,86 24 36 1 ∕4
1
32 1 25 723 690 008 12,44 26 41 1 ∕2
1
40 1 ∕4 32 723 690 009 14,10 29 53 2
1
50 1 ∕2 40 723 690 010 22,96 34 59 2 ∕4
1
1
3
63 2 50 723 690 011 29,37 38 74 2 ∕4
75 2 ∕2 63 723 690 012 74,01 40 92 Tr 108x5
1
90 3 75 723 690 013 90,01 43 110 Tr 128x5
110 4 90 723 690 014 104,53 48 133 Tr 154x6
254
