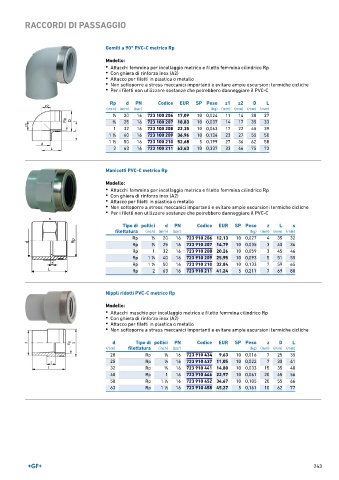

Page 243 - GEORGFISCHER - LISTINO 896

RACCORDI DI PASSAGGIO

Gomiti a 90° PVC-C metrico Rp

Modello:
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

Rp d PN Codice EUR SP Peso z1 z2 D L
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
1 ∕2 20 16 723 100 206 17,09 10 0,024 11 14 30 27
3 25 16 723 100 207 18,83 10 0,037 14 17 35 33
∕4
1 32 16 723 100 208 22,35 10 0,063 17 22 45 39
1 40 16 723 100 209 36,96 10 0,134 23 27 55 50
1 ∕4
1
1 ∕2 50 16 723 100 210 52,68 5 0,199 27 36 62 58
2 63 16 723 100 211 63,63 10 0,337 33 46 75 73

Manicotti PVC-C metrico Rp

Modello:
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

Tipo di pollici d PN Codice EUR SP Peso z L s
filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
Rp 1 ∕2 20 16 723 910 206 12,13 10 0,027 4 35 32
Rp 3 ∕4 25 16 723 910 207 14,79 10 0,035 3 40 36
Rp 1 32 16 723 910 208 20,26 10 0,059 3 45 46
Rp 1 ∕4 40 16 723 910 209 25,95 10 0,093 5 51 55
1
Rp 1 ∕2 50 16 723 910 210 32,84 10 0,133 7 59 65
1
Rp 2 63 16 723 910 211 41,24 5 0,211 7 69 80

Nippli ridotti PVC-C metrico Rp
Modello:
• Attacchi maschio per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche

d Tipo di pollici PN Codice EUR SP Peso z D L
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
20 Rp 3 ∕8 16 723 910 434 9,63 10 0,016 7 25 35
25 Rp 1 ∕2 16 723 910 437 11,05 10 0,022 7 30 41
32 Rp 3 ∕4 16 723 910 441 14,80 10 0,033 15 35 48
40 Rp 1 16 723 910 446 22,97 10 0,061 20 45 56
50 Rp 1 ∕4 16 723 910 452 34,67 10 0,105 20 55 66
1
63 Rp 1 ∕2 16 723 910 458 45,27 5 0,161 10 62 77
1
