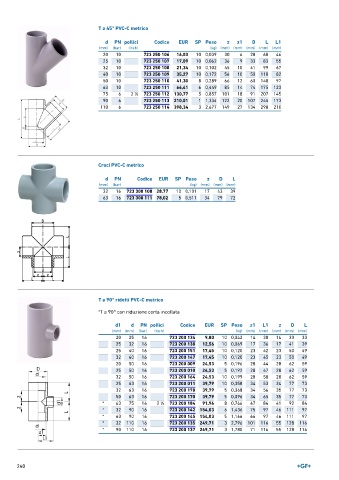

Page 240 - GEORGFISCHER - LISTINO 896

T a 45° PVC-C metrico
d PN pollici Codice EUR SP Peso z z1 D L L1
(mm) (bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 10 723 250 106 16,03 10 0,039 30 6 28 68 46
25 10 723 250 107 17,09 10 0,062 36 9 33 83 55
32 10 723 250 108 21,34 10 0,102 45 10 41 99 67
40 10 723 250 109 35,27 10 0,172 56 10 50 118 82
50 10 723 250 110 41,30 8 0,289 66 12 60 140 97
63 10 723 250 111 66,41 6 0,449 85 14 74 175 123
75 6 2 ∕2 723 250 112 130,77 5 0,857 101 18 91 207 145
1
90 6 723 250 113 210,01 1 1,334 122 20 107 245 173
110 6 723 250 114 398,34 3 2,677 149 27 134 298 210

Croci PVC-C metrico
d PN Codice EUR SP Peso z D L
(mm) (bar) (kg) (mm) (mm) (mm)
32 16 723 300 108 28,77 10 0,101 17 43 39
63 16 723 300 111 78,02 5 0,511 34 79 72

T a 90° ridotti PVC-C metrico

*T a 90° con riduzione corta incollata

d1 d PN pollici Codice EUR SP Peso z1 L1 z D L
(mm) (mm) (bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 25 16 723 200 134 9,80 10 0,042 14 30 14 33 33
25 32 16 723 200 138 12,56 10 0,069 17 36 17 41 39
25 40 16 723 200 151 17,45 10 0,120 23 42 23 50 49
32 40 16 723 200 147 17,45 10 0,120 23 45 23 50 49
20 50 16 723 200 009 24,53 5 0,196 28 44 28 62 59
25 50 16 723 200 010 24,53 5 0,192 28 47 28 62 59
32 50 16 723 200 164 24,53 10 0,199 28 50 28 62 59
25 63 16 723 200 011 39,79 10 0,358 34 53 34 77 73
32 63 16 723 200 178 39,79 5 0,368 34 56 35 77 73
50 63 16 723 200 170 39,79 5 0,096 34 65 35 77 73
* 63 75 16 2 ∕2 723 200 184 91,96 8 0,766 47 84 41 92 84
1
* 32 90 16 723 200 142 154,03 6 1,436 75 97 46 111 97
* 63 90 16 723 200 145 154,03 5 1,166 66 97 46 111 97
* 32 110 16 723 200 135 249,71 3 2,796 101 116 55 128 116
* 90 110 16 723 200 137 249,71 3 1,780 71 116 55 128 116

240
