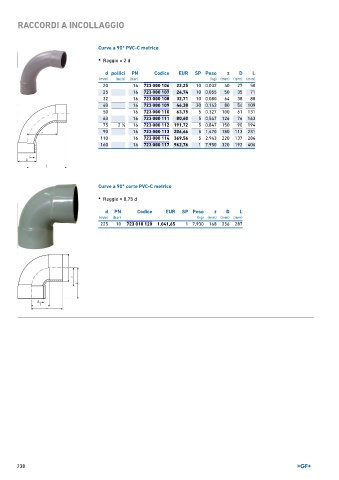

Page 238 - GEORGFISCHER - LISTINO 896

RACCORDI A INCOLLAGGIO

Curve a 90° PVC-C metrico

• Raggio = 2 d

d pollici PN Codice EUR SP Peso z D L
(mm) (inch) (bar) (kg) (mm) (mm) (mm)
20 16 723 000 106 22,25 10 0,032 40 27 58
25 16 723 000 107 24,74 10 0,055 50 35 71
32 16 723 000 108 32,71 10 0,080 64 38 88
40 16 723 000 109 46,38 30 0,143 80 54 109
50 16 723 000 110 63,75 5 0,327 100 61 131
63 16 723 000 111 80,60 5 0,547 126 76 163
75 2 ∕2 16 723 000 112 191,72 5 0,847 150 90 194
1
90 16 723 000 113 206,66 5 1,470 180 113 231
110 16 723 000 114 369,56 5 2,943 220 137 284
160 16 723 000 117 962,76 1 7,950 320 192 406

Curve a 90° corte PVC-C metrico

• Raggio = 0,75 d

d PN Codice EUR SP Peso z D L
(mm) (bar) (kg) (mm) (mm) (mm)
225 10 723 010 120 1.041,65 1 7,930 168 256 287

238
