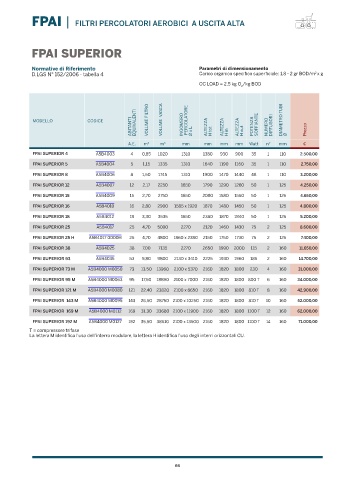

Page 68 - ELBI - LISTINO AQUAPURA 50
P. 68
FPAI | FILTRI PERCOLATORI AEROBICI A USCITA ALTA
FPAI SUPERIOR
Normative di Riferimento Parametri di dimensionamento
2
D.LGS N° 152/2006 - tabella 4 Carico organico specifico superficiale: 1,8 - 2 gr BOD/m x g
OC LOAD = 2.5 kg O /kg BOD
2
ABITANTI INGOMBRO Ø x L ALTEZZA H tot ALTEZZA H in ALTEZZA H out POTENZA SOFFIANTE NUMERO DIFFUSORI Ø Prezzo
MODELLO CODICE EQUIVALENTI VOLUME FILTRO VOLUME VASCA PERCOLATORE DIAMETRO TUBI
A.E. m 3 m 3 mm mm mm mm Watt n° mm €
FPAI SUPERIOR 4 A5B4003 4 0,85 1020 1310 1380 930 900 35 1 110 2.500,00
FPAI SUPERIOR 5 A5B4004 5 1,15 1335 1310 1640 1190 1160 35 1 110 2.750,00
FPAI SUPERIOR 8 A5B4006 8 1,50 1745 1310 1900 1470 1440 48 1 110 3.200,00
FPAI SUPERIOR 12 A5B4007 12 2,17 2250 1650 1790 1290 1260 50 1 125 4.250,00
FPAI SUPERIOR 15 A5B4009 15 2,70 2750 1650 2080 1580 1550 50 1 125 4.650,00
FPAI SUPERIOR 16 A5B4010 16 2,80 2900 1585 x 1920 1870 1480 1450 50 1 125 4.800,00
FPAI SUPERIOR 18 A5B4012 18 3,30 3535 1650 2380 1870 1840 50 1 125 5.200,00
FPAI SUPERIOR 25 A5B4017 25 4,70 5090 2270 2120 1460 1430 75 2 125 8.600,00
FPAI SUPERIOR 25 H A5B4017 0000H 25 4,70 4800 1860 x 2380 2150 1750 1730 75 2 125 7.400,00
FPAI SUPERIOR 38 A5B4025 38 7,00 7135 2270 2650 1990 2000 115 2 160 11.650,00
FPAI SUPERIOR 53 A5B4035 53 9,80 9800 2130 x 3410 2225 1930 1960 186 2 160 14.700,00
FPAI SUPERIOR 73 M A5B4000 M0050 73 13,50 13960 2100 x 5370 2160 1820 1800 230 4 160 31.000,00
FPAI SUPERIOR 95 M A5B4000 M0063 95 17,60 18890 2100 x 7000 2160 1820 1800 800 T 6 160 34.000,00
FPAI SUPERIOR 121 M A5B4000 M0080 121 22,40 23820 2100 x 8650 2160 1820 1800 810 T 8 160 42.900,00
FPAI SUPERIOR 143 M A5B4000 M0095 143 26,50 28750 2100 x 10250 2160 1820 1800 810 T 10 160 52.000,00
FPAI SUPERIOR 169 M A5B4000 M0112 169 31,30 33680 2100 x 11900 2160 1820 1800 1100 T 12 160 62.000,00
FPAI SUPERIOR 192 M A5B4000 M0127 192 35,50 38610 2100 x 13500 2160 1820 1800 1100 T 14 160 71.000,00
T = compressore trifase
La lettera M identifica l’uso dell’interro modulare, la lettera H identifica l’uso degli interri orizzontali CU.
