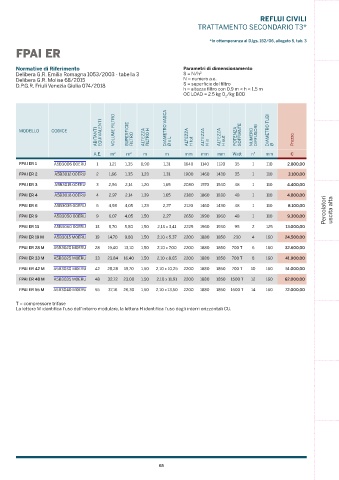

Page 67 - ELBI - LISTINO AQUAPURA 50

REFLUI CIVILI
TRATTAMENTO SECONDARIO T3*

*In ottemperanza al D.lgs. 152/06, allegato 5, tab. 3
FPAI ER

Normative di Riferimento Parametri di dimensionamento
2
Delibera G.R. Emilia Romagna 1053/2003 - tabella 3 S = N/h
Delibera G.R. Molise 68/2015 N = numero a.e.
D.P.G.R. Friuli Venezia Giulia 074/2018 S = superficie del filtro
h = altezza filtro con 0.9 m < h < 1,5 m
OC LOAD = 2.5 kg O /kg BOD
2

ABITANTI SUPERFICIE FILTRO ALTEZZA FILTRO H Ø x L ALTEZZA H tot ALTEZZA H in ALTEZZA H out POTENZA SOFFIANTE NUMERO DIFFUSORI Ø Prezzo
MODELLO CODICE EQUIVALENTI VOLUME FILTRO DIAMETRO VASCA DIAMETRO TUBI

A.E. m 3 m 2 m m mm mm mm Watt n° mm €

FPAI ER 1 A5B3006 00ERU 1 1,21 1,35 0,90 1,31 1640 1140 1120 35 1 110 2.800,00
FPAI ER 2 A5B3012 00ERU 2 1,66 1,35 1,23 1,31 1900 1460 1430 35 1 110 3.100,00
FPAI ER 3 A5B3015 00ERU 3 2,56 2,14 1,20 1,65 2080 1570 1540 48 1 110 4.400,00
FPAI ER 4 A5B3018 00ERU 4 2,97 2,14 1,39 1,65 2380 1860 1830 48 1 110 4.800,00
Percolatori uscita alta
FPAI ER 6 A5B3035 00ERU 6 4,98 4,05 1,23 2,27 2120 1460 1430 48 1 110 8.100,00
FPAI ER 9 A5B3050 00ERU 9 6,07 4,05 1,50 2,27 2650 1990 1960 48 1 110 9.300,00
FPAI ER 13 A5B3060 00ERU 13 8,70 5,80 1,50 2,13 x 3,41 2225 1960 1930 95 2 125 13.000,00

FPAI ER 19 M A5B3015 M0ERU 19 14,70 9,80 1,50 2,10 x 5,37 2200 1880 1850 230 4 160 24.500,00
FPAI ER 28 M A5B3020 M0ERU 28 19,40 13,10 1,50 2,10 x 7,00 2200 1880 1850 700 T 6 160 32.600,00
FPAI ER 33 M A5B3025 M0ERU 33 23,84 16,40 1,50 2,10 x 8,65 2200 1880 1850 700 T 8 160 41.900,00
FPAI ER 42 M A5B3030 M0ERU 42 28,28 19,70 1,50 2,10 x 10,25 2200 1880 1850 700 T 10 160 51.000,00

FPAI ER 48 M A5B3035 M0ERU 48 32,72 23,00 1,50 2,10 x 11,91 2200 1880 1850 1500 T 12 160 62.000,00
FPAI ER 55 M A5B3040 M0ERU 55 37,16 26,30 1,50 2,10 x 13,50 2200 1880 1850 1500 T 14 160 72.000,00

T = compressore trifase
La lettera M identifica l’uso dell’interro modulare, la lettera H identifica l’uso degli interri orizzontali CU.
