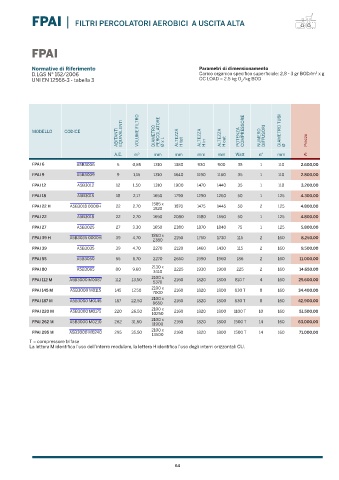

Page 66 - ELBI - LISTINO AQUAPURA 50

FPAI | FILTRI PERCOLATORI AEROBICI A USCITA ALTA

FPAI

Normative di Riferimento Parametri di dimensionamento
2
D.LGS N° 152/2006 Carico organico specifico superficiale: 2,8 - 3 gr BOD/m x g
UNI EN 12566-3 - tabella 3 OC LOAD = 2.5 kg O /kg BOD
2

ABITANTI DIAMETRO Ø x L ALTEZZA H tot ALTEZZA H in ALTEZZA H out POTENZA NUMERO DIFFUSORI Ø Prezzo
MODELLO CODICE EQUIVALENTI VOLUME FILTRO PERCOLATORE COMPRESSORE DIAMETRO TUBI

A.E. m 3 mm mm mm mm Watt n° mm €
FPAI 6 A5B3006 6 0,85 1310 1380 930 900 35 1 110 2.600,00
FPAI 9 A5B3009 9 1,15 1310 1640 1190 1160 35 1 110 2.800,00
FPAI 12 A5B3012 12 1,50 1310 1900 1470 1440 35 1 110 3.200,00
FPAI 18 A5B3015 18 2,17 1650 1790 1290 1260 50 1 125 4.300,00
1585 x
FPAI 22 H A5B3018 0000H 22 2,70 1870 1475 1445 50 2 125 4.800,00
1920
FPAI 22 A5B3018 22 2,70 1650 2080 1580 1550 50 1 125 4.800,00
FPAI 27 A5B3025 27 3,30 1650 2380 1870 1840 75 1 125 5.800,00
1860 x
FPAI 39 H A5B3035 0000H 39 4,70 2150 1750 1730 115 2 160 8.250,00
2380
FPAI 39 A5B3035 39 4,70 2270 2120 1460 1430 115 2 160 9.500,00
FPAI 55 A5B3050 55 6,70 2270 2650 1990 1960 186 2 160 11.000,00
2130 x
FPAI 80 A5B3065 80 9,60 2225 1930 1900 225 2 160 14.650,00
3410
2100 x
FPAI 112 M A5B3000 M0087 112 13,50 2160 1820 1800 810 T 4 160 25.600,00
5370
2100 x
FPAI 145 M A5B3000 M0115 145 17,50 2160 1820 1800 830 T 8 160 34.400,00
7000
2100 x
FPAI 187 M A5B3000 M0145 187 22,50 2160 1820 1800 830 T 8 160 42.900,00
8650
2100 x
FPAI 220 M A5B3000 M0175 220 26,50 2160 1820 1800 1100 T 10 160 51.500,00
10250
2100 x
FPAI 262 M A5B3000 M0210 262 31,50 2160 1820 1800 1500 T 14 160 63.000,00
11900
2100 x
FPAI 295 M A5B3000 M0240 295 35,50 2160 1820 1800 1500 T 14 160 71.000,00
13500
T = compressore trifase
La lettera M identifica l’uso dell’interro modulare, la lettera H identifica l’uso degli interri orizzontali CU.
