Page 63 - ELBI - LISTINO AQUAPURA 50
P. 63
REFLUI CIVILI
TRATTAMENTO SECONDARIO T3*
*In ottemperanza al D.lgs. 152/06, allegato 5, tab. 3

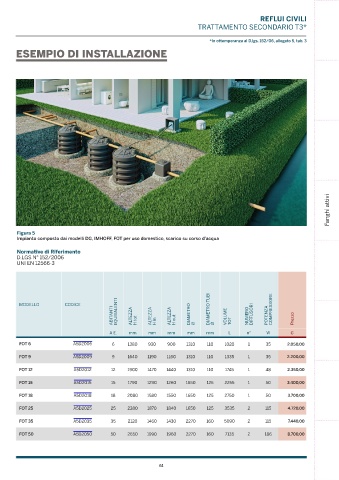

ESEMPIO DI INSTALLAZIONE
Fanghi attivi
Figura 5
Impianto composto dai modelli DG, IMHOFF, FOT per uso domestico, scarico su corso d’acqua
Normative di Riferimento
D.LGS N° 152/2006
UNI EN 12566-3
MODELLO CODICE DIAMETRO TUBI COMPRESSORE
ABITANTI EQUIVALENTI ALTEZZA H tot ALTEZZA H in ALTEZZA H out DIAMETRO Ø Ø VOLUME TOT NUMERO DIFFUSORI POTENZA Prezzo
A.E. mm mm mm mm mm L n° W €
FOT 6 A5D2006 6 1380 930 900 1310 110 1020 1 35 2.050,00
FOT 9 A5D2009 9 1640 1190 1160 1310 110 1335 1 35 2.200,00
FOT 12 A5D2012 12 1900 1470 1440 1310 110 1745 1 48 2.350,00
FOT 15 A5D2015 15 1790 1290 1260 1650 125 2255 1 50 3.400,00
FOT 18 A5D2018 18 2080 1580 1550 1650 125 2750 1 50 3.700,00
FOT 25 A5D2025 25 2380 1870 1840 1650 125 3535 2 115 4.720,00
FOT 35 A5D2035 35 2120 1460 1430 2270 160 5090 2 115 7.440,00
FOT 50 A5D2050 50 2650 1990 1960 2270 160 7135 2 186 8.700,00
61
