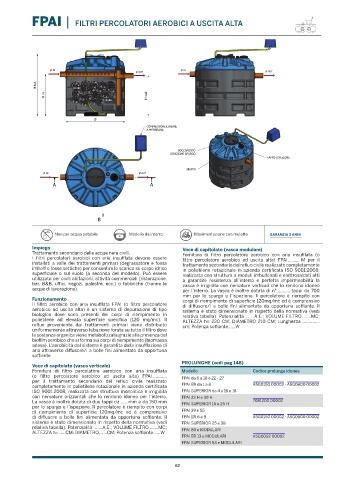

Page 64 - ELBI - LISTINO AQUAPURA 50

FPAI | FILTRI PERCOLATORI AEROBICI A USCITA ALTA

P IN P IN
P OUT P OUT
H tot.
H in H out

Ø
COMPRESSORE LINEARE
AMEMBRANA

BOCCAPORTO
ISPAZIONE SPURGO
TAPPO ISPEZIONE
SFIATO
P IN P OUT
A A

DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D. MASTROGIACOMO 28/01/2020 POLIETILENE LINEARE
CONTROLLATO DA: DATA FILTRO AEROBICO FPAI SUPERIOR 3 A.E. TRATTAMENTO
D. GIOVANNELLI 28/01/2020 SECONDARIO T4
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE DEPURAZIONE TOLLERANZE GENERALI
B 1: 15 Formato foglio: A3 PESO: SECONDO UNI EN 22768-m
DISEGNO CODICE
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere
ip odotto ne' e o noto te i en to i ione
Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI
Impiego Voce di capitolato (vasca modulare)
Trattamento secondario delle acque nere civili. Fornitura di filtro percolatore aerobico con aria insufflata (o
I filtri percolatori aerobici con aria insufflata devono essere filtro percolatore aerobico ad uscita alta) FPAI……… M per il
installati a valle dei trattamenti primari (degrassatore e fossa trattamento secondario del refluo civile realizzato completamente
imhoff o fosse settiche) per consentire lo scarico su corpo idrico in polietilene rotazionale in azienda certificata ISO 9001:2008;
superficiale o sul suolo (a seconda del modello). Può essere realizzata con struttura a moduli imbullonati e elettrosaldati atti
utilizzato per civili abitazioni, attività commerciali (ristorazione, a garantire resistenza all’interro e perfetta impermeabilità la
bar, B&B, uffici, negozi, palestre, ecc.) o fabbriche (tranne le vasca è irrigidita con nervature verticali che lo rendono idoneo
acque di lavorazione). per l’interro. La vasca è inoltre dotata di n°……….. tappi da 700
mm per lo spurgo e l’ispezione. Il percolatore è riempito con
Funzionamento corpi di riempimento di superficie 120mq/mc ed è comprensivo
Il filtro aerobico con aria insufflata FPAI (o filtro percolatore di diffusore/i a bolle fini alimentata da opportuna soffiante. Il
aerobico ad uscita alta) è un sistema di depurazione di tipo sistema è stato dimensionato in rispetto della normativa (vedi
biologico dove sono presenti dei corpi di riempimento in relativa tabella). Potenzialità .......A.E.; VOLUME FILTRO........MC;
polietilene ad elevata superficie specifica (120 mq/mc). Il ALTEZZA h= 220 CM; DIAMETRO 210 CM; Lunghezza …………..
refluo proveniente dai trattamenti primari viene distribuito cm; Potenza soffiante……W
uniformemente attraverso tubazione forata su tutto il filtro dove
la sostanza organica viene metabolizzata grazie alla presenza del
biofilm aerobico che si forma sui corpi di riempimento (biomassa
adesa). L’aerobicità del sistema è garantita dalla insufflazione di
aria attraverso diffusore/i a bolle fini alimentato da opportuna
soffiante.
PROLUNGHE (vedi pag 148)
Voce di capitolato (vasca verticale)
Fornitura di filtro percolatore aerobico con aria insufflata Modello Codice prolunga idonea
(o filtro percolatore aerobico ad uscita alta) FPAI………… FPAI da 6 a 18 e 22 - 27
per il trattamento secondario del refluo civile realizzato
completamente in polietilene rotazionale in azienda certificata FPAI ER da 1 a 4 A5G0150 00002 - A5G0400 00002
ISO 9001:2008; realizzata con struttura monolitica e irrigidita FPAI SUPERIOR da 4 a 15 e 18
con nervature orizzontali che lo rendono idoneo per l’interro. FPAI 22 H e 39 H
La vasca è inoltre dotata di due tappi da ….. mm e da 150 mm FPAI SUPERIOR 16 e 25 H 7081200 00002
per lo spurgo e l’ispezione. Il percolatore è riempito con corpi
di riempimento di superficie 120mq/mc ed è comprensivo FPAI 39 e 55
di diffusore a bolle fini alimentata da opportuna soffiante. Il FPAI ER 6 e 9 A5G0150 00002 - A5G0600 00002
sistema è stato dimensionato in rispetto della normativa (vedi FPAI SUPERIOR 25 e 38
relativa tabella). Potenzialità .......A.E.; VOLUME FILTRO........MC; FPAI 80 e MODULARI
ALTEZZA h= .....CM; DIAMETRO.......CM; Potenza soffiante……W
FPAI ER 13 e MODULARI A5G0092 00002
FPAI SUPERIOR 53 e MODULARI
