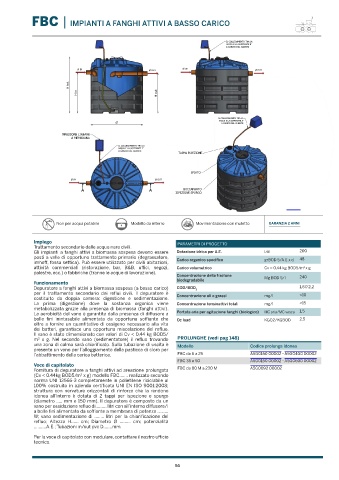

FBC | IMPIANTI A FANGHI ATTIVI A BASSO CARICO

IL COLLEGAMENTO TRA LA
VASCA E LA SOFFIANTE E'
A CARICO DEL CLIENTE

P IN P OUT P IN P OUT

H tot. IL COLLEGAMENTO TRA LA
H in H out VASCA E LA SOFFIANTE E'
ACARICODEL CLIENTE

IL COLLEGAMENTO TRA LA
VASCA E LA SOFFIANTE E'
Ø TAPPO ISPEZIONE CLIENTE
ACARICODEL
MPRESSORE LINEARE
AMEMBRANA
SFIATO
IL COLLEGAMENTO TRA LA
VASCA E LA SOFFIANTE E'
A CARICO DEL CLIENTE
TAPPO ISPEZIONE
BOCCAPORTO
ISPEZIONE SPURGO
SFIATO
P IN P OUT
A A BOCCAPORTO
DISEGNATO DA:
ISPEZIONE SPURGO DATA DENOMINAZIONE MATERIALE
05/02/2020
D. MASTROGIACOMO
POLIETILINE LINEARE
CONTROLLATO DA: DATA FBC 15 A.E. TRATTAMENTO
D. GIOVANNELLI 05/02/2020 SECONDARIO T3
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
1: 20 PESO: DEPURAZIONE SECONDO UNI EN 22768-m
Formato foglio: A3
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere DISEGNO CODICE
Spa riprodotto ne' reso noto a terzi senza autorizzazione. A5D1015
Ogni trasgressione verrà punita a norma di legge
Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI
Impiego PARAMETRI DI PROGETTO
Trattamento secondario delle acque nere civili.
Gli impianti a fanghi attivi a biomassa sospesa devono essere Dotazione idrica per A.E. l/d 200
posti a valle di opportuno trattamento primario (degrassatore, Carico organico specifico grBOD 5/A.E x d 48
imhoff, fossa settica). Può essere utilizzato per civili abitazioni,
attività commerciali (ristorazione, bar, B&B, uffici, negozi, Carico volumetrico Cv < 0,44 kg BOD5/m x g
3
palestre, ecc.) o fabbriche (tranne le acque di lavorazione).
Concentrazione della frazione Mg BOD 5/l 240
biodegradabile
Funzionamento
Depuratore a fanghi attivi a biomassa sospesa (a basso carico) COD/BOD 5 1,67/2,2
per il trattamento secondario dei reflui civili. Il depuratore è Concentrazione oli e grassi mg/l <10
costituito da doppia camera: digestione e sedimentazione.
La prima (digestione) dove la sostanza organica viene Concentrazione tensioattivi totali mg/l <15
metabolizzata grazie alla presenza di biomassa (fanghi attivi). 1,5
La aerobicità del vano è garantita dalla presenza di diffusore a Portata aria per agitazione fanghi (biologico) MC aria/MC vasca
bolle fini inintasabile alimentata da opportuna soffiante che Oc load KGO2/KGBOD 2,5
oltre a fornire un quantitativo di ossigeno necessario alla vita
dei batteri, garantisce una opportuna miscelazione del refluo.
Il vano è stato dimensionato con valori di Cv < 0,44 kg BOD5/
3
m x g. Nel secondo vano (sedimentatore) il refluo trovando PROLUNGHE (vedi pag 148)
una zona di calma sarà chiarificato. Sulla tubazione di uscita è Modello Codice prolunga idonea
presente un vano per l’alloggiamento della pasticca di cloro per
l’abbattimento della carica batterica. FBC da 6 a 25 A5G0150 00002 - A5G0400 00002
FBC 35 e 50 A5G0150 00002 - A5G0600 00002
Voce di capitolato
Fornitura di depuratore a fanghi attivi ad areazione prolungata FBC da 80 M a 230 M A5G0092 00002
3
(Cv < 0.44kg BOD5/m x g) modello FBC……. realizzato secondo
norma UNI 12566-3 completamente in polietilene riciclabile al
100% costruito in azienda certificata UNI EN ISO 9001:2008;
struttura con nervature orizzontali di rinforzo che la rendono
idonea all’interro è dotata di 2 tappi per ispezione e spurgo
(diametro ….. mm e 150 mm). Il depuratore è composto da un
vano per ossidazione refluo di……… litri con all’interno diffusore/i
a bolle fini alimentato da soffiante a membrana di potenza ………
W; vano sedimentazione di …….. litri per la chiarificazione del
refluo; Altezza H...... cm; Diametro Ø ......... cm; potenzialità
..........A.E.; Tubazioni in/out pvc D…….mm
Per la voce di capitolato con modulare, contattare il nostro ufficio
tecnico.
