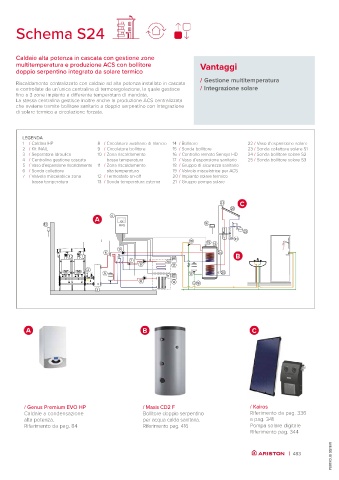

Schema S24

Caldaie alta potenza in cascata con gestione zone
multitemperatura e produzione ACS con bollitore Vantaggi
doppio serpentino integrato da solare termico
/ Gestione multitemperatura
Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata
e controllate da un’unica centralina di termoregolazione, la quale gestisce / Integrazione solare
fino a 3 zone impianto a differente temperatura di mandata.
La stessa centralina gestisce inoltre anche la produzione ACS centralizzata
che avviene tramite bollitore sanitario a doppio serpentino con integrazione
di solare termico a circolazione forzata.

LEGENDA
1 / Caldaia HP 8 / Circolatore ausiliario di rilancio 14 / Bollitore 22 / Vaso d’espansione solare
2 / Kit INAIL 9 / Circolatore bollitore 15 / Sonda bollitore 23 / Sonda collettore solare S1
3 / Separatore idraulico 10 / Zona riscaldamento 16 / Controllo remoto Sensys HD 24 / Sonda bollitore solare S2
4 / Centralina gestione cascata bassa temperatura 17 / Vaso d’espansione sanitario 25 / Sonda bollitore solare S3
5 / Vaso d’espansione riscaldamento 11 / Zona riscaldamento 18 / Gruppo di sicurezza sanitario
6 / Sonda collettore alta temperatura 19 / Valvola miscelatrice per ACS
7 / Valvola miscelatrice zona 12 / Termostato on-off 20 / Impianto solare termico
bassa temperatura 13 / Sonda temperatura esterna 21 / Gruppo pompa solare

23 C

20
A 4
13 RVS 16
22
21
19 15 14
9
6 24
1 1 ON-OFF B
7 10
8 12
2
5 ON-OFF 17 25
11
8 12 s 18
3

A B C

/ Genus Premium EVO HP / Maxis CD2 F / Kairos
Caldaie a condensazione Bollitore doppio serpentino Riferimento da pag. 336
alta potenza. per acqua calda sanitaria. a pag. 341
Riferimento da pag. 84 Riferimento pag. 416 Pompa solare digitale
Riferimento pag. 344
