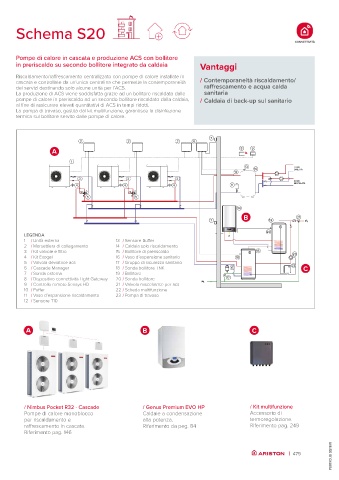

Schema S20

Pompe di calore in cascata e produzione ACS con bollitore
in preriscaldo su secondo bollitore integrato da caldaia Vantaggi

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in
cascata e controllate da un’unica centralina che permette la contemporaneità / Contemporaneità riscaldamento/
dei servizi destinando solo alcune unità per l’ACS. raffrescamento e acqua calda
La produzione di ACS viene soddisfatta grazie ad un bollitore riscaldato dalle sanitaria
pompe di calore in preriscaldo ad un secondo bollitore riscaldato dalla caldaia, / Caldaia di back-up sul sanitario
al fine di assicurare elevati quantitativi di ACS in tempi ridotti.
La pompa di travaso, gestita dal kit multifunzione, garantisce la disinfezione
termica sul bollitore servito dalle pompe di calore.

7
2 2 2 6
A 8 9

1
13 10 ZONA
12 DIRETTA
3 3 3
ZONA
4 4 4 11 MISCELATA
AB A AB A
B 5 B 5
14
B 21
7 19
2
20
LEGENDA
1 / Unità esterna 13 / Sensore Buffer
2 / Morsettiera di collegamento 14 / Caldaia solo riscaldamento
3 / Kit valvole e filtro 15 / Bollitore di preriscaldo 1 15
4 / Kit Exogel 16 / Vaso d’espansione sanitario 18 23
5 / Valvola deviatrice acs 17 / Gruppo di sicurezza sanitario
6 / Cascade Manager 18 / Sonda bollitore TNK 16 Bridge 22 C
Net
7 / Sonda esterna 19 / Bollitore s
8 / Dispositivo connettività Light Gateway 20 / Sonda bollitore 17
9 / Controllo remoto Sensys HD 21 / Valvola miscelatrice per acs
10 / Puffer 22 / Scheda multifunzione
11 / Vaso d’espansione riscaldamento 23 / Pompa di travaso
12 / Sensore T10

A A B C

/ Nimbus Pocket R32 - Cascade / Genus Premium EVO HP / Kit multifunzione
Pompe di calore monoblocco Caldaie a condensazione Accessorio di
per riscaldamento e alta potenza. termoregolazione.
raffrescamento in cascata. Riferimento da pag. 84 Riferimento pag. 249
Riferimento pag. 146
