Page 480 - ARISTON - CATALOGO 10-2022

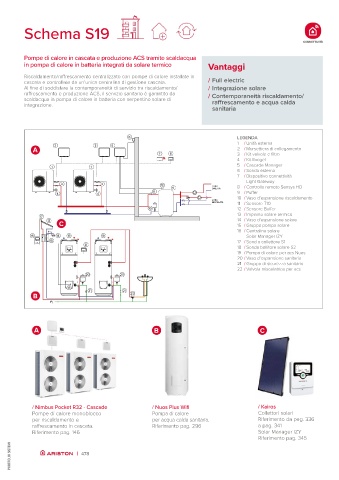

Schema S19

Pompe di calore in cascata e produzione ACS tramite scaldacqua
in pompa di calore in batteria integrati da solare termico Vantaggi

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in
cascata e controllate da un’unica centralina di gestione cascata. / Full electric
Al fine di soddisfare la contemporaneità di servizio tra riscaldamento/ / Integrazione solare
raffrescamento e produzione ACS, il servizio sanitario è garantito da / Contemporaneità riscaldamento/
scaldacqua in pompa di calore in batteria con serpentino solare di raffrescamento e acqua calda
integrazione.
sanitaria

6 LEGENDA
1 / Unità esterna
2
2
5
A 2 / Morsettiera di collegamento
7 8 3 / Kit valvole e filtro
4 / Kit Exogel
1 1 5 / Cascade Manager
6 / Sonda esterna
7 / Dispositivo connettività
Light Gateway
3 3 12
9 ZONA 8 / Controllo remoto Sensys HD
DIRETTA
4 4 11 9 / Puffer
10 / Vaso d’espansione riscaldamento
ZONA
MISCELATA 11 / Sensore T10
10 12 / Sensore Buffer
13 / Impianto solare termico
17
13 14 / Vaso d’espansione solare
C 15 / Gruppo pompa solare
16 / Centralina solare
16 14 19 19 Solar Manager IZY
15 17 / Sond a collettore S1
8
18 / Sonda bollitore solare S2
19 / Pompa di calore per acs Nuos
20 / Vaso d’espansione sanitario
21 / Gruppo di sicurezza sanitario
22 / Valvola miscelatrice per acs
20 20
18 s 21 s 21
B 22

A B C

/ Nimbus Pocket R32 - Cascade / Nuos Plus Wifi / Kairos
Pompe di calore monoblocco Pompa di calore Collettori solari
per riscaldamento e per acqua calda sanitaria. Riferimento da pag. 336
raffrescamento in cascata. Riferimento pag. 296 a pag. 341
Riferimento pag. 146 Solar Manager IZY
Riferimento pag. 345
PORTFOLIO SISTEMI | 478
