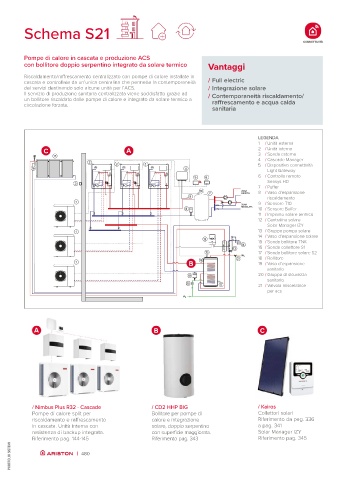

Schema S21

Pompe di calore in cascata e produzione ACS
con bollitore doppio serpentino integrato da solare termico Vantaggi

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in
cascata e controllate da un’unica centralina che permette la contemporaneità / Full electric
dei servizi destinando solo alcune unità per l’ACS. / Integrazione solare
Il servizio di produzione sanitaria centralizzata viene soddisfatto grazie ad / Contemporaneità riscaldamento/
un bollitore riscaldato dalle pompe di calore e integrato da solare termico a raffrescamento e acqua calda
circolazione forzata.
sanitaria

LEGENDA
1 / Unità esterna
C A 2 / Unità interna
11 3 / Sonda esterna
4 / Cascade Manager
2 2 2 5 / Dispositivo connettività
16 VE VE VE 4 Light Gateway
5 6 6 / Controllo remoto
3 Sensys HD
F F F 7 / Puffer
10 7 ZONA 8 / Vaso d’espansione
9 DIRETTA riscaldamento
1 9 / Sensore T10
ZONA
8 MISCELATA 10 / Sensore Buffer
11 / Impianto solare termico
12 / Centralina solare
Solar Manager IZY
1 13 / Gruppo pompa solare
14 / Vaso d’espansione solare
12 15 / Sonda bollitore TNK
14
13 16 / Sonda collettore S1
15 17 / Sonda bollitore solare S2
B 19 / Vaso d’espansione
1 18 21 18 / Bollitore
sanitario
19 20 / Gruppo di sicurezza
sanitario
20 s 17 21 / Valvola miscelatrice
per acs

A B C

/ Nimbus Plus R32 - Cascade / CD2 HHP BIG / Kairos
Pompe di calore split per Bollitore per pompe di Collettori solari
riscaldamento e raffrescamento calore e integrazione Riferimento da pag. 336
in cascata. Unità interna con solare, doppio serpentino a pag. 341
resistenza di backup integrata. con superficie maggiorata. Solar Manager IZY
Riferimento pag. 144-145 Riferimento pag. 343 Riferimento pag. 345
