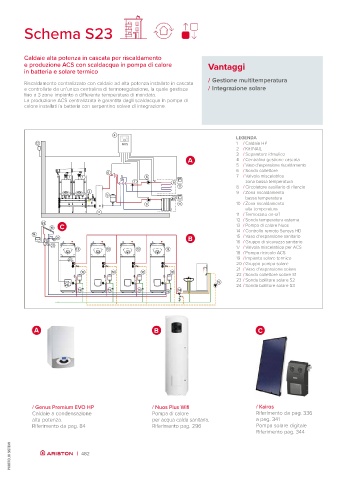

Schema S23

Caldaie alta potenza in cascata per riscaldamento
e produzione ACS con scaldacqua in pompa di calore Vantaggi
in batteria e solare termico
/ Gestione multitemperatura
Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata
e controllate da un’unica centralina di termoregolazione, la quale gestisce / Integrazione solare
fino a 3 zone impianto a differente temperatura di mandata.
La produzione ACS centralizzata è garantita dagli scaldacqua in pompa di
calore installati in batteria con serpentino solare di integrazione.

4
LEGENDA
12 RVS 1 / Caldaia HP
2 / Kit INAIL
3 / Separatore idraulico
A 4 / Centralina gestione cascata
5 / Vaso d’espansione riscaldamento
6 / Sonda collettore
6
1 1 8 ON-OFF 7 / Valvola miscelatrice
7 9 zona bassa temperatura
11 8 / Circolatore ausiliario di rilancio
2 9 / Zona riscaldamento
5 ON-OFF bassa temperatura
10
8 11 10 / Zona riscaldamento
alta temperatura
3
11 / Termostato on-off
12 / Sonda temperatura esterna
19 C
22 13 / Pompa di calore Nuos
14 / Controllo remoto Sensys HD
14 15 / Vaso d’espansione sanitario
21 B 16 / Gruppo di sicurezza sanitario
20 17 / Valvola miscelatrice per ACS
13 13 13 13
18 / Pompa ricircolo ACS
19 / Impianto solare termico
23
20 / Gruppo pompa solare
21 / Vaso d’espansione solare
18 18 18 18
22 / Sonda collettore solare S1
23 / Sonda bollitore solare S2
15
24 24 / Sonda bollitore solare S3
19 s 19 s 19 s 19 s 14

A B C

/ Genus Premium EVO HP / Nuos Plus Wifi / Kairos
Caldaie a condensazione Pompa di calore Riferimento da pag. 336
alta potenza. per acqua calda sanitaria. a pag. 341
Riferimento da pag. 84 Riferimento pag. 296 Pompa solare digitale
Riferimento pag. 344
