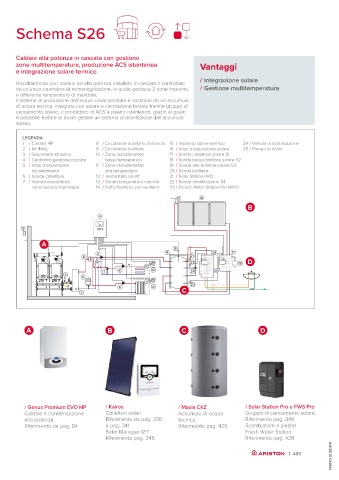

Schema S26

Caldaie alta potenza in cascata con gestione
zone multitemperatura, produzione ACS istantanea Vantaggi
e integrazione solare termico
/ Integrazione solare
Riscaldamento con caldaie ad alta potenza installate in cascata e controllate
da un’unica centralina di termoregolazione, la quale gestisce 2 zone impianto / Gestione multitemperatura
a differente temperatura di mandata.
Il sistema di produzione dell’acqua calda sanitaria è costituito da un accumulo
di acqua tecnica, integrato con solare a circolazione forzata tramite gruppo di
caricamento solare, e produttore di ACS a piastre istantaneo, grazie al quale
è possibile evitare di dover gestire un sistema di disinfezione dell'accumulo
stesso.

LEGENDA
1 / Caldaia HP 8 / Circolatore ausiliario di rilancio 15 / Impianto solare termico 24 / Valvola di stratificazione
2 / Kit INAIL 9 / Circolatore bollitore 16 / Vaso d’espansione solare 25 / Pompa ricircolo
3 / Separatore idraulico 10 / Zona riscaldamento 17 / Sonda collettore solare S1
4 / Centralina gestione cascata bassa temperatura 18 / Sonda bassa bollitore solare S2
5 / Vaso d’espansione 11 / Zona riscaldamento 19 / Sonda alta bollitore solare S3
riscaldamento alta temperatura 20 / Sonda bollitore
6 / Sonda collettore 12 / Termostato on-off 21 / Solar Station PRO
7 / Valvola miscelatrice 13 / Sonda temperatura esterna 22 / Sonda stratificazione S4
zona bassa temperatura 14 / Puffer/bollitore per sanitario 23 / Fresch Water Station Pro MAXI

19 16
B

4

13 RVS
A
15
9 14 23 17
6 21
1 1 ON-OFF 22 18 D
10
7 8 12 24 25
2
5 ON-OFF
11
8 12 C 20
3

A B C D

/ Genus Premium EVO HP / Kairos / Maxis CKZ / Solar Station Pro e FWS Pro
Caldaie a condensazione Collettori solari Accumulo di acqua Gruppo di caricamento solare.
alta potenza. Riferimento da pag. 336 tecnica. Riferimento pag. 349
Riferimento da pag. 84 a pag. 341 Riferimento pag. 425 Scambiatore a piastre
Solar Manager IZY Fresh Water Station.
Riferimento pag. 345 Riferimento pag. 428
