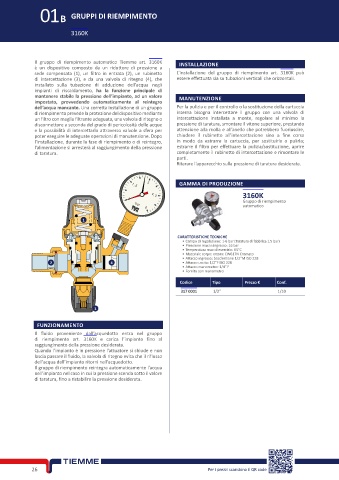

Page 40 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

01B GRUPPI DI RIEMPIMENTO

3160K

Il gruppo di riempimento automatico Tiemme art. 3160K INSTALLAZIONE
è un dispositivo composto da un riduttore di pressione a
sede compensata (1), un filtro in entrata (2), un rubinetto L’installazione del gruppo di riempimento art. 3160K può
di intercettazione (3), e da una valvola di ritegno (4), che essere effettuata sia su tubazioni verticali che orizzontali.
installato sulla tubazione di adduzione dell’acqua negli
impianti di riscaldamento, ha la funzione principale di
mantenere stabile la pressione dell’impianto, ad un valore MANUTENZIONE
impostato, provvedendo automaticamente al reintegro
dell’acqua mancante. Una corretta installazione di un gruppo Per la pulizia e per il controllo o la sostituzione della cartuccia
di riempimento prevede la protezione del dispositivo mediante interna bisogna intercettare il gruppo con una valvola di
un filtro con maglia filtrante adeguata, una valvola di ritegno o intercettazione installata a monte, regolare al minimo la
disconnettore a seconda del grado di pericolosità delle acque pressione di taratura, smontare il vitone superiore, prestando
e la possibilità di intercettarlo attraverso valvole a sfera per attenzione alla molla e all’anello che potrebbero fuoriuscire,
poter eseguire le adeguate operazioni di manutenzione. Dopo chiudere il rubinetto all’intercettazione sino a fine corsa
l’installazione, durante la fase di riempimento o di reintegro, in modo da estrarre la cartuccia, per sostituirla o pulirla;
l’alimentazione si arresterà al raggiungimento della pressione estrarre il filtro per effettuare la pulizia/sostituzione, aprire
di taratura. completamente il rubinetto di intercettazione e rimontare le
parti.
Ritarare l’apparecchio sulla pressione di taratura desiderata.

GAMMA DI PRODUZIONE

3160K
Gruppo di riempimento
automatico

1

CARATTERISTICHE TECNICHE
• Campo di regolazione: 1-6 bar (Taratura di fabbrica 1,5 bar)
• Pressione max in ingresso: 16 bar
• Temperatura max di esercizio: 65°C
• Materiale corpo: ottone CW617N Cromato
• Attacco ingresso: bocchettone 1/2”M ISO 228
2 4 • Attacco uscita: 1/2”F ISO 228
• Attacco manometro: 1/4” F
• Fornito con manometro
Codice Tipo Prezzo € Conf.
317 0001 1/2” 1/10

3

FUNZIONAMENTO
Il fluido proveniente dall’acquedotto entra nel gruppo
di riempimento art. 3160K e carica l’impianto fino al
raggiungimento della pressione desiderata.
Quando l’impianto è in pressione l’attuatore si chiude e non
lascia passare il fluido, la valvola di ritegno evita che il riflusso
dell’acqua dell’impianto ritorni nell’acquedotto.
Il gruppo di riempimento reintegra automaticamente l’acqua
nell’impianto nel caso in cui la pressione scenda sotto il valore
di taratura, fino a ristabilire la pressione desiderata.
