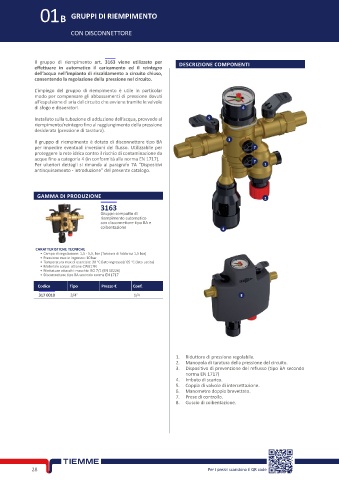

Page 42 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

01B GRUPPI DI RIEMPIMENTO

CON DISCONNETTORE

Il gruppo di riempimento art. 3163 viene utilizzato per DESCRIZIONE COMPONENTI
effettuare in automatico il caricamento ed il reintegro
dell’acqua nell’impianto di riscaldamento a circuito chiuso,
consentendo la regolazione della pressione nel circuito.

L’impiego del gruppo di riempimento è utile in particolar
modo per compensare gli abbassamenti di pressione dovuti
all’espulsione di aria dal circuito che avviene tramite le valvole
di sfogo e disaeratori. 6
Installato sulla tubazione di adduzione dell’acqua, provvede al 5
riempimento/reintegro fino al raggiungimento della pressione
desiderata (pressione di taratura).
Il gruppo di riempimento è dotato di disconnettore tipo BA 3
per impedire eventuali inversioni del flusso. Utilizzabile per 7
proteggere la rete idrica contro il rischio di contaminazione da
acque fino a categoria 4 (in conformità alla norma EN 1717). 7
Per ulteriori dettagli si rimanda al paragrafo 7A “Dispositivi 1
antinquinamento - introduzione" del presente catalogo.

GAMMA DI PRODUZIONE 2
3163
Gruppo compatto di
riempimento automatico
con disconnettore tipo BA e
coibentazione 4

CARATTERISTICHE TECNICHE
• Campo di regolazione: 1,5 - 5,5, bar (Taratura di fabbrica 1,5 bar)
• Pressione max in ingresso: 10 bar
• Temperatura max di esercizio: 30 °C (lato ingresso)/ 65 °C (lato uscita)
• Materiale corpo: ottone CW617N
• Filettature attacchi: maschio ISO 7/1 (EN 10226)
• Disconnettore tipo BA secondo norma EN 1717
Codice Tipo Prezzo € Conf.
317 0010 3/4" 1/4 8

1. Riduttore di pressione regolabile.
2. Manopola di taratura della pressione del circuito.
3. Dispositivo di prevenzione del reflusso (tipo BA secondo
norma EN 1717)
4. Imbuto di scarico.
5. Coppia di valvole di intercettazione.
6. Manometro doppio brevettato.
7. Prese di controllo.
8. Guscio di coibentazione.

28 Per i prezzi scansiona il QR code
